Назначение и характеристики вентиляторов ВРС-К-LZ

Вентиляторы ВРС-К-LZ предназначены для перемещения воздуха и других невзрывоопасных газовых смесей в системах вентиляции и кондиционирования воздуха прямоугольного сечения.

Вентиляторы предназначены для эксплуатации в условиях умеренного (У) климата 2-й категории размещения по ГОСТ 15150 при отсутствии в воздухе кислотных, щелочных и других агрессивных примесей, при температуре окружающей среды от -40 °С до +40 °С. Температура перемещаемого потока воздуха от -40 °С до +40 °С.

В конструкции вентилятора используются «свободные» колеса с назад загнутыми лопатками типа РЦ и РК635, установленные на вал трёхфазного асинхронного электродвигателя со степенью влагозащиты IP54.

Модельный ряд вентиляторов с колесом РЦ представлен девятнадцатью моделями с различными сочетаниями колес и электродвигателей.

Модельный ряд вентиляторов с колесом РК635 представлен двадцатью двумя позициями с различными сочетаниями колес и электродвигателей и имеет аэродинамические характеристики с большим расходом, но сниженной характеристикой по давлению, по сравнению с линейкой вентиляторов с колесом РЦ. Благодаря этому электродвигатели в линейке РК635 получили сниженные мощности электродвигателей, что позволяет подключить почти весь модельный ряд вентиляторов к однофазной сети через преобразователь частоты.

Корпус вентиляторов изготавливается из оцинкованной стали, образующей жесткую каркасную конструкцию (ВРС-К-LZ). Вентиляторы универсальные по стороне обслуживания.

В верхней части вентилятора предусмотрена сервисная панель для ремонта и обслуживания, а с боковых сторон инспекционные двери для визуального осмотра и контроля работы агрегата.

Вентилятор ВРС-К совместим с другими элементами канального вентиляционного оборудования. Располагать вентилятор допускается в любом положении (вертикальном, горизонтальном), но желательно таким образом, чтобы был обеспечен доступ к сервисной панели для удобного обслуживания и визуального контроля.

Для удобства подключения электропитания вентилятора на корпус выведена клеммная коробка. Защита электродвигателя от перегрева в случае перегрузки, обрыва фазы или короткого замыкания осуществляется с помощью внешних устройств, таких как преобразователь частоты, тепловое реле или ручной пускатель с функцией защиты двигателя (ПРК).

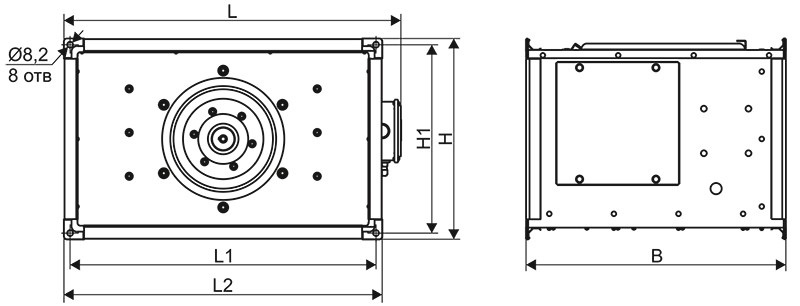

Габаритные и присоединительные размеры канальных вентиляторов серии ВРС-К-LZ с колесом РЦ

Технические характеристики канальных вентиляторов серии ВРС-К-LZ с колесом РЦ

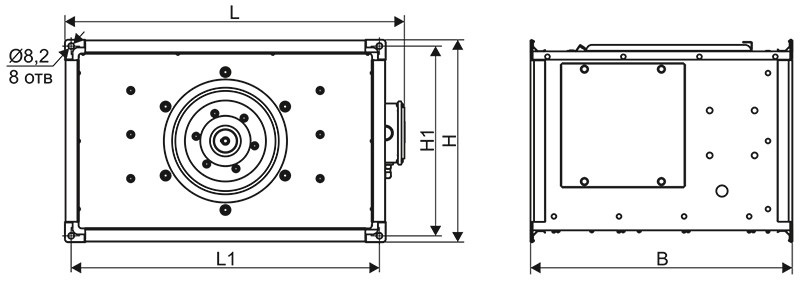

Габаритные и присоединительные размеры канальных вентиляторов серии ВРС-К-LZ с колесом РК635

Технические характеристики канальных вентиляторов серии ВРС-К-LZ с колесом РК635

Электрическая схема подключения канальных вентиляторов серии ВРС-К-LZ в сеть 380 В

На заводе электродвигатели вентиляторов коммутируются по схеме «звезда» для подключения в сеть 380 В. Вентиляторы мощностью до 2,2 кВт могут быть подключены в сеть 220 В через однофазный преобразователь частоты. Для этого необходимо выполнить переключение в коробке электродвигателя на схему «треугольник»*.

*Для получения более подробной информации по подключению, обратитесь в отдел технической поддержки.

Маркировка вентиляторов ВРС-К-LZ

Вентилятор канальный прямоугольный со свободным колесом, тип корпуса LZ (из оцинкованной стали), типоразмер вентилятора 60-30, диаметр рабочего колеса 25, укомплектован рабочим колесом РЦ, общепромышленного назначения, мощностью электродвигателя N=1,1 кВт и частотой вращения рабочего колеса n=3000 об/мин.

Также в нашем каталоге представлены вентиляторы ВРС-К-LT в утепленном алюминиевом корпусе для применений, требующих теплоизоляции.
