Назначение
     Вентиляторы осевые ВО предназначены для отведения воздуха из помещений зданий и сооружений промышленного, общественного, коммунального и сельскохозяйственного назначения.
Конструкция
     Вентилятор состоит из корпуса, рабочего колеса, электродвигателя и защитного ограждения. Корпус состоит из опорной плиты и короба, в котором установлен гравитационный клапан.
    В стандартном исполнении вентиляторы вытяжные, направление потока воздуха — от двигателя к рабочему колесу.
    Вентиляторы комплектуются тремя типами электродвигателей:

-асинхронный (двигатели серии АИР)

-многополюсной однофазный двигатель (индекс Q)

-двигатель с внешним ротором (индекс R)

Лопатки вентиляторов изготавливаются из оцинкованной стали или алюминия (индекс вентилятора Q).
Условия эксплуатации:
     Вентиляторы осевые ВО предназначены для перемещения невзрывоопасных газовых сред с температурой от -40 оС до +40оС, содержащих твердые примеси не более 100 мг/м3, не содержащих липких и волокнистых материалов, в условиях умеренного климата 2-ой категории размещения по ГОСТ 15150-69 с температурой окружающей среды от -40 оС до +40 оС.
Установка вентиляторов:
     Вентиляторы осевые ВО устанавливаются в стенах, оконных проемах здания и на строительных конструкциях.
     Корпус вентилятора помещается в проем, монтажная плита фиксируется саморезами к стене.
Маркировка:

1- ВО: Вентилятор осевой стеновой
2- 4,0- типоразмер рабочего колеса (400 мм)
3- Тип электродвигателя
4- Мощность электродвигателя, Вт
5- Количество полюсов электродвигателя (параметр напрямую связан частотой вращения вала)
6- Напряжение питания электродвигателя (Е-220В, D-380В)

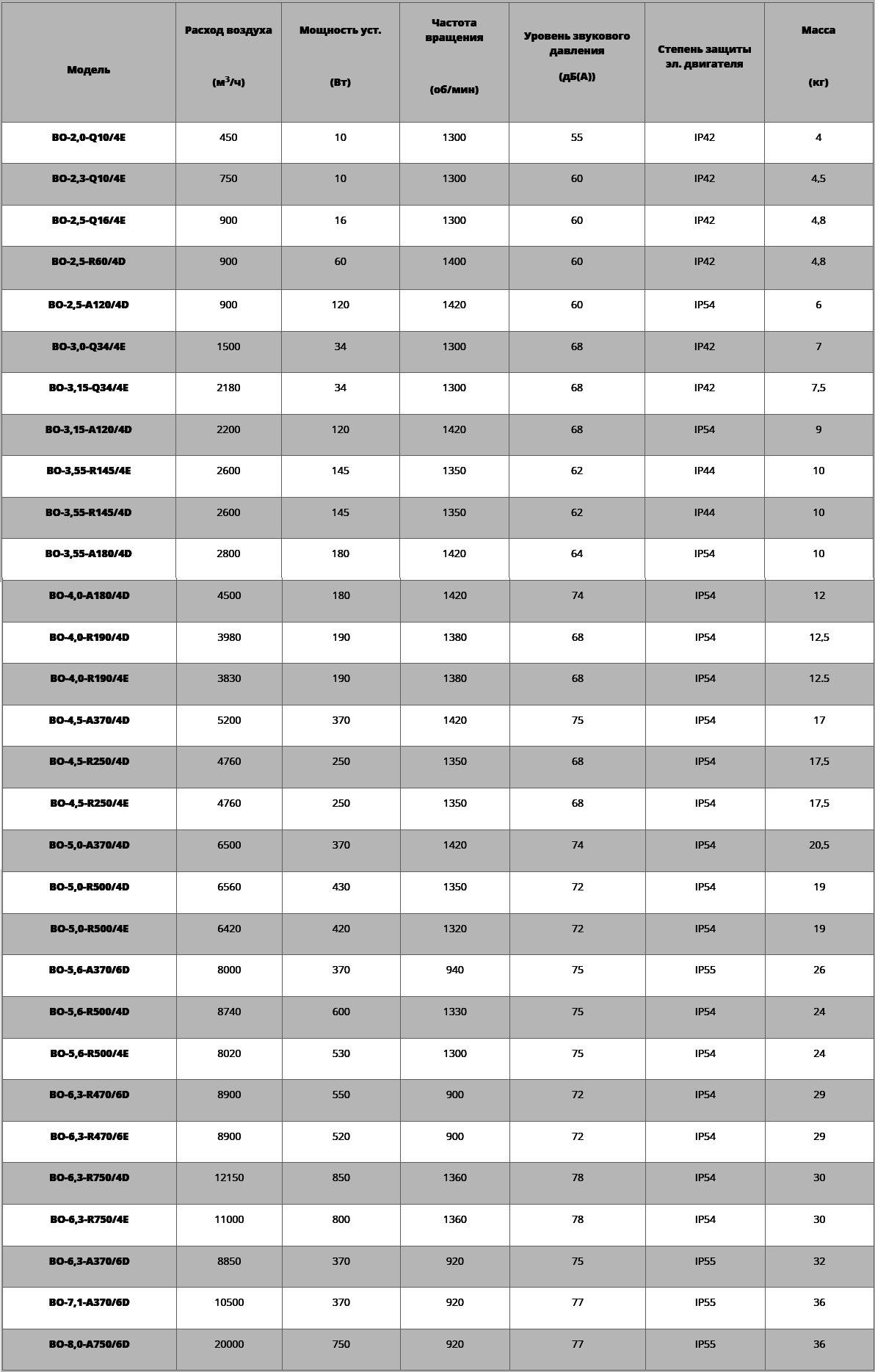

Характеристики:

Аэродинамические характеристики:

Размеры:
