Решетки РВА9 с горизонтальным расположением нерегулируемых жалюзи используются для притока либо вытяжки больших объемов воздуха системами вентиляции, кондиционирования или воздушного отопления. Предназначены для монтажа в воздуховоды либо строительные проемы помещений различных типов и назначений.
     Единственным конструктивным отличием решеток РВА2 от РВА9 является то, что жалюзи решеток РВА9 жестко закреплены в горизонтальном положении, соответственно, решетка создает только горизонтально направленную компактную струю. Во всем остальном, касающемся мест и способов установки и подключения (на воздуховод, в строительный проем или подключение через УП), рекомендаций по типу используемого клапана, способов крепления (открытое или скрытое) аналогично решеткам регулируемым РВА2, РВАЗ, ... .

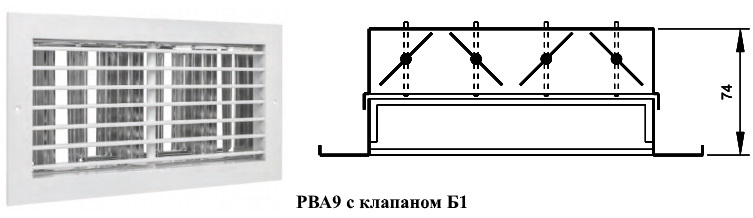

     При необходимости регулировки объема воздушного потока (регулировки живого сечения) решетки комплектуются клапаном расхода воздуха (клапан Б1 или клапан Б2).

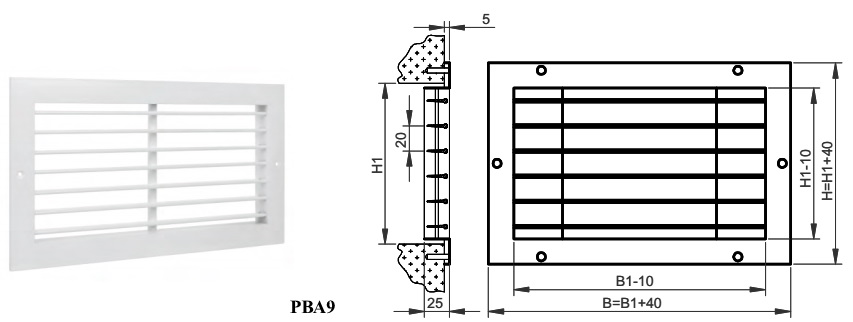

     Решетки представляют собой раму прямоугольной формы с установленными в нее горизонтальными жалюзи, жестко закрепленными под углом 90° к лицевой поверхности решетки (параллельно потоку воздуха). Фиксацию жалюзи обеспечивают вертикальные перемычки в виде трубки 210 мм.
     Рамка по конструкции аналогична рамке для регулируемых решеток РВА2 и РВАЗ. Используется тот же алюминиевый профиль.      Материал решеток — экструдированный алюминий толщиной стенки 1,1 мм. В качестве защитно- декоративного покрытия используется порошковая полимерная краска. Основной цвет покрытия — белый RAL 9016. Возможно окрашивание в другой цвет по каталогу цветов RAL.
     Крепление — открытое винтовое либо скрытое. Размер проема под установку решетки (строительный проем)-В1хН1.

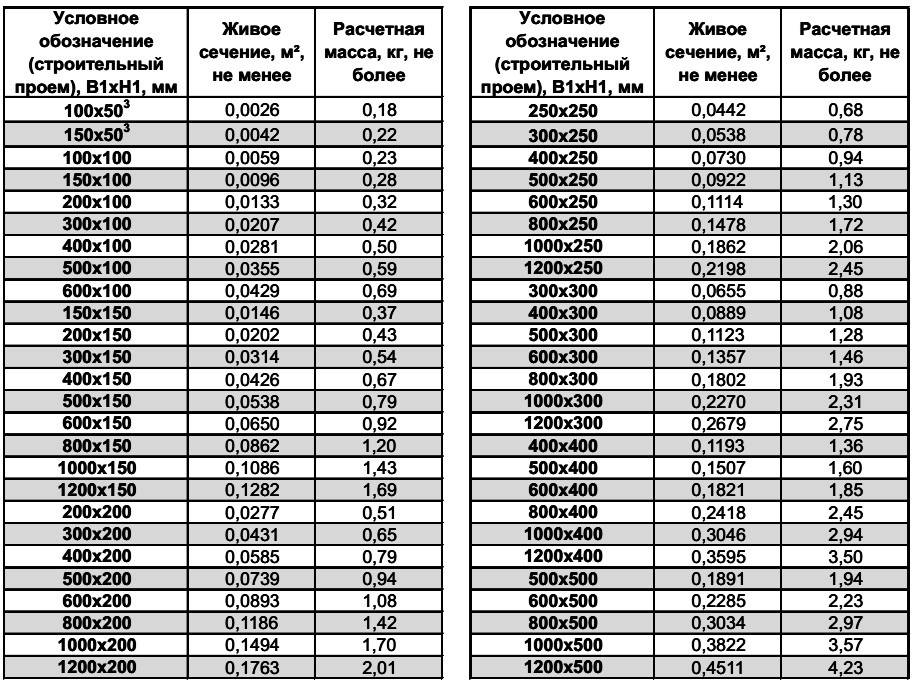

     Таблица1. Стандартные размеры, площадь живого сечения, расчетная масса решеток РВА9.

Примечание:
1. По запросу Заказчика изготавливаются решетки других размеров.
2. При работе с таблицей принимать во внимание ограничение по скрытому креплению (максимальный периметр-2000 мм).
3. Решетки данных размеров изготавливаются только под открытое винтовое крепление.
Монтаж и присоединение
     Для решеток РВА9 возможно открытое винтовое или скрытое крепление.
     При открытом винтовом креплении аналогично регулируемым решеткам РВА2 лицевой поверхности решеток выполнены утопленные отверстия под. установку самореза с потайной головкой. Саморезы устанавливаются заподлицо с поверхностью решетки. Данный способ используется для установки решетки на прямоугольный воздуховод, пригоден для монтажа в строительный проем.
     Скрытое крепление решеток по принципу действия также аналогично регулируемым решеткам РВА2 и предполагает удержание решеток пластиковыми пружинными защелками в торце воздуховода, выполненного с точностью в соответствии с СТБ 1915-2008. Размер воздуховода должен соответствовать строительному проёму устанавливаемой решетки (В1хН1).
     В случае, когда решетка со скрытым креплением устанавливается непосредственно в проем строительной конструкции, для гарантированного удержания решетки необходимо использовать монтажную рамку МР. При скрытом креплении минимальный размер любой стороны не менее 100 мм, максимально допустимый периметр проема —2000 мм. Не допускается использование скрытого крепления для монтажа решеток в потолок и стены с обратным наклоном.
     Также возможно присоединение с помощью узлов подключения УП2, УПЗ, УП4
