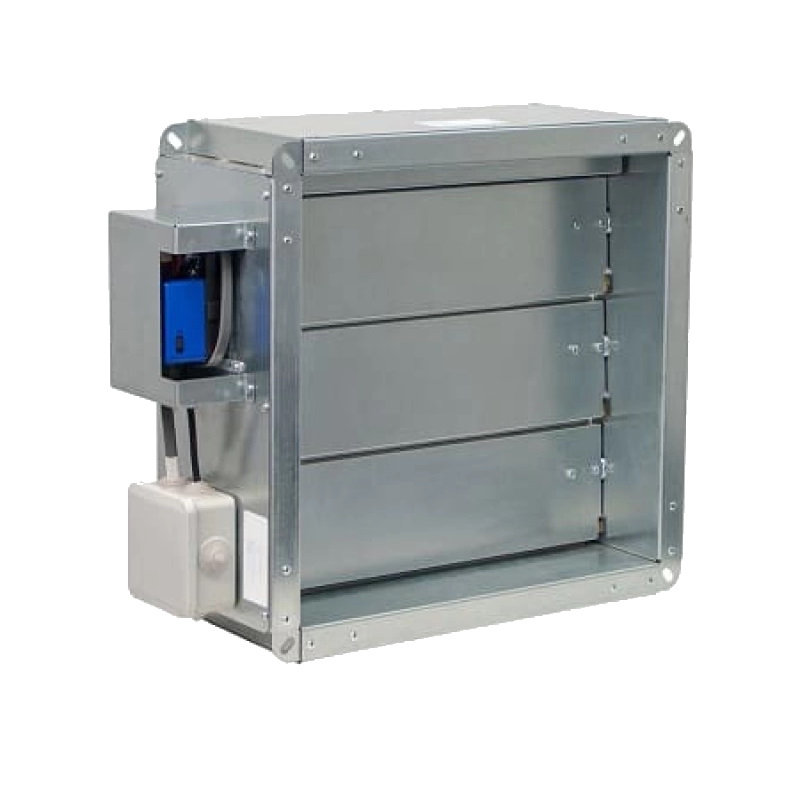

Воздушные клапаны КВУ утепленные
Цена
Срок поставки: 10-15 раб.дней
Описание
Утепленный воздушный клапан с электрическим подогревом предназначен для использования в системах вентиляции и кондиционирования воздуха с разностью давлений до 1500 Па и может применяться для регулирования количества воздуха и газовых смесей, агрессивность которых по отношению к оцинкованной стали не выше агрессивности воздуха, не содержащих пыли и других твердых примесей в количестве не более 100 мг/м3, а также липких веществ и волокнистых материалов.
Не допускается прямое попадание осадков на клапан.
Клапан КВУ состоит из корпуса с присоединительными фланцами, установленных в нем утепленных двустенных ламелей поворотного типа, приводимых в движение системой рычагов и тяг, электрического (либо ручного) привода, а также трубчатых электронагревателей из нержавеющей стали в местах сопряжения ламелей для облегчения их открытия в случае обмерзания в зимнее время.
Клапан имеет разные варианты комплектации электроприводом. Открытие клапана может осуществляться дистанционно с помощью электропривода или вручную.
Клапан должен быть заземлен в соответствии с правилами устройства электроустановок.
Клапан выпускается в следующих исполнениях:
О – общепромышленное (из оцинкованной стали).
Управление клапаном может быть осуществлено с помощью стандартного щита автоматики.
Габаритные и присоединительные размеры клапанов воздушных утепленных КВУ

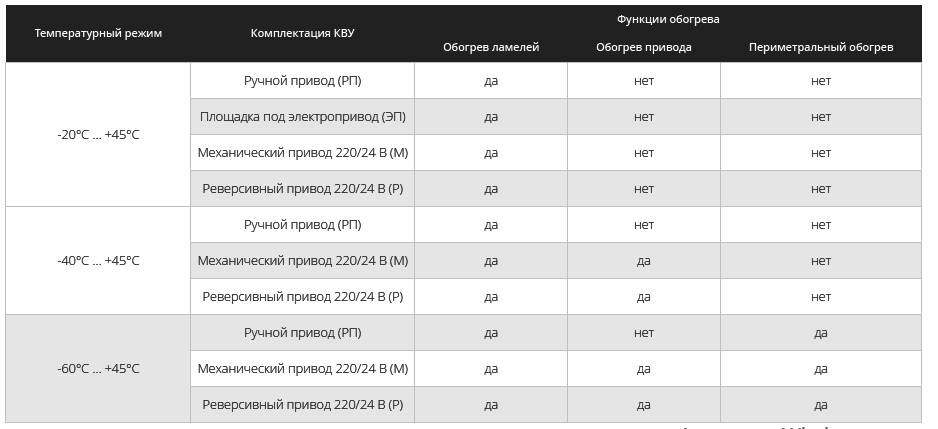

Минимальный набор функций в зависимости от температурного режима клапанов КВУ

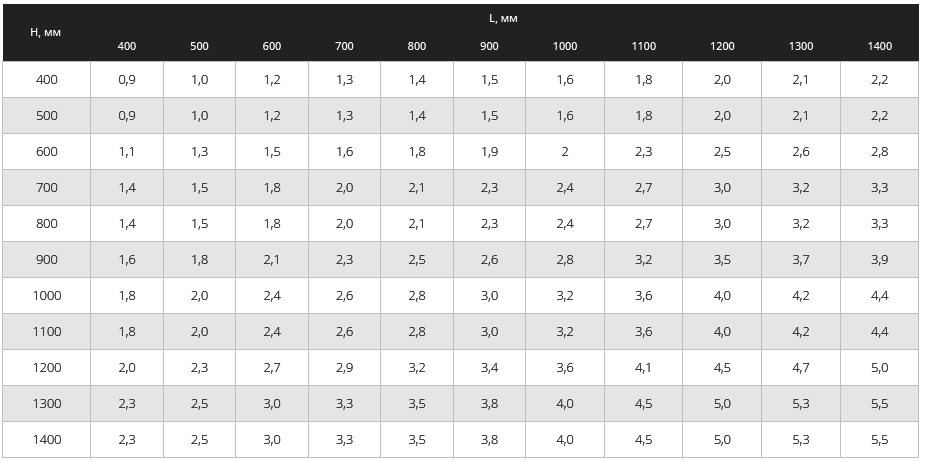

Суммарная мощность ТЭНов, установленных на клапане КВУ (-20°С), кВт
Не допускается прямое попадание осадков на клапан.
Клапан КВУ состоит из корпуса с присоединительными фланцами, установленных в нем утепленных двустенных ламелей поворотного типа, приводимых в движение системой рычагов и тяг, электрического (либо ручного) привода, а также трубчатых электронагревателей из нержавеющей стали в местах сопряжения ламелей для облегчения их открытия в случае обмерзания в зимнее время.
Клапан имеет разные варианты комплектации электроприводом. Открытие клапана может осуществляться дистанционно с помощью электропривода или вручную.
Клапан должен быть заземлен в соответствии с правилами устройства электроустановок.
Клапан выпускается в следующих исполнениях:
О – общепромышленное (из оцинкованной стали).
Управление клапаном может быть осуществлено с помощью стандартного щита автоматики.

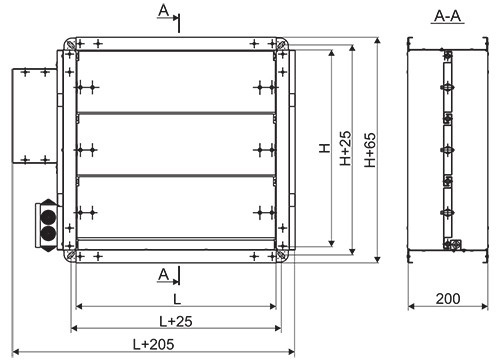

Габаритные и присоединительные размеры клапанов воздушных утепленных КВУ
Минимальный набор функций в зависимости от температурного режима клапанов КВУ

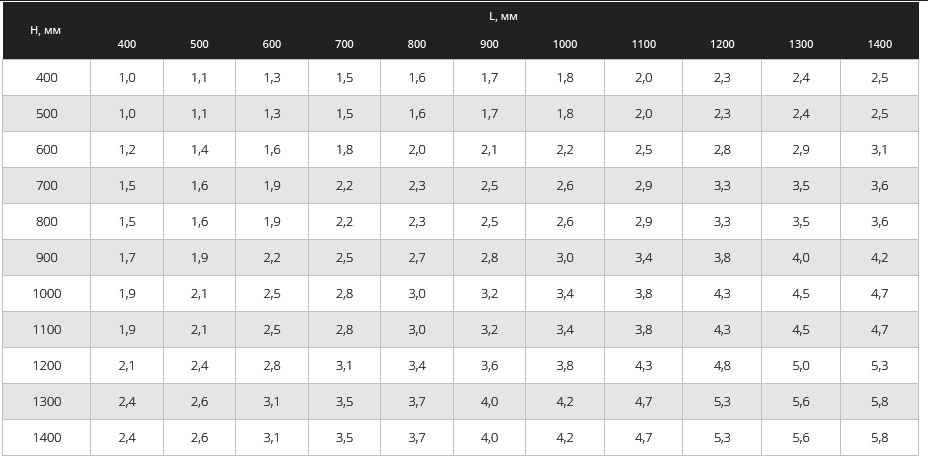

Суммарная мощность ТЭНов, установленных на клапане КВУ (-20°С), кВт

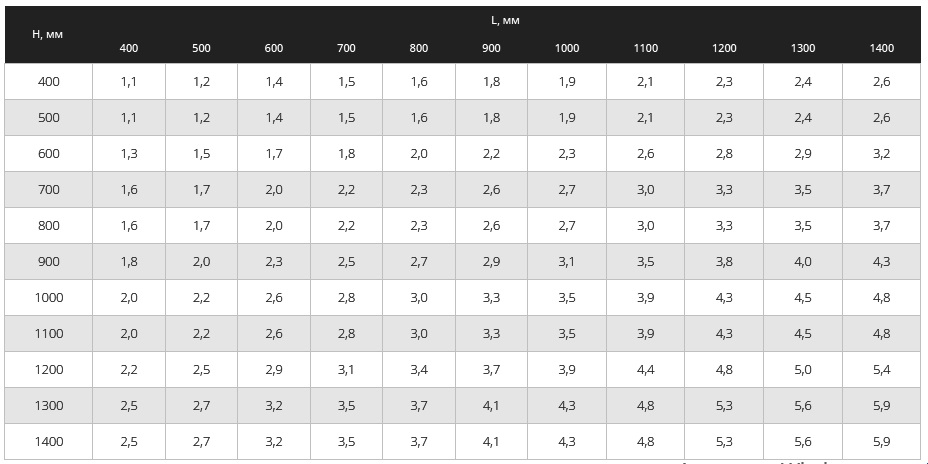

Суммарная мощность ТЭНов, установленных на клапане КВУ (-40°С), кВт
Суммарная мощность ТЭНов, установленных на клапане КВУ (-60°С), кВт
Обязательный для применения алгоритм работы обогрева клапанов КВУ
Перед открытием или закрытием клапана при температуре наружного воздуха (либо температуре зоны установки клапана) ниже 0 °С должен включаться прогрев ламелей клапана. Максимальное время работы прогрева ламелей 300 сек, данное время должно корректироваться в зависимости от температуры наружного воздуха.
При комплектации клапана с подогревом привода и при температуре наружного воздуха (либо температуре зоны установки клапана) ниже 0 °С, подогрев привода работает на постоянной основе.
При комплектации клапана с периметральным обогревом и при температуре наружного воздуха (либо температуре зоны установки клапана) ниже 0 °С, периметральный обогрев работает на постоянной основе. Обогрев привода в данном случае включается одновременно с периметральным обогревом.
Запрещается включать прогрев ламелей клапана в постоянный (длительный) режим работы.
Запрещается включать прогрев ламелей клапана, подогрев привода, а также периметральный подогрев клапана при уличной температуре (либо температуре зоны установки клапана) выше 0 °С.
Стандартные щиты управления типа ЩУВ для клапанов воздушных утепленных КВУ
Щиты управления вентиляционные типа ЩУВ применяются для комплексного автоматического управления приточными, вытяжными, приточно-вытяжными системами вентиляции, без дополнительных устройств нагрева воздуха.

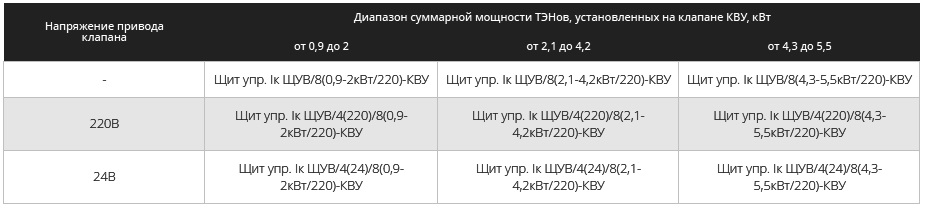

Щиты управления ЩУВ для клапанов КВУ без периметрального обогрева и подогрева привода (диапазон рабочих температур клапана -20 °С...+45 °С)
* Щиты управления выбираются в зависимости от напряжения используемого привода на клапане, суммарной мощности нагревателей клапана и требуемой функции управления.

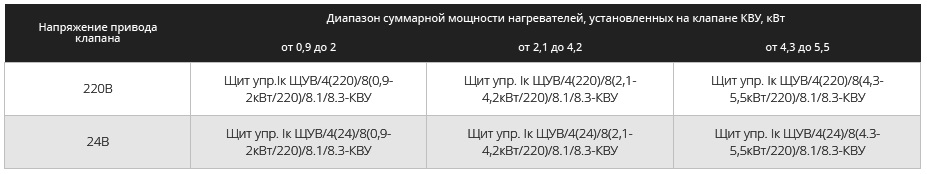

Щиты управления ЩУВ для клапанов КВУ c подогревом привода (диапазон рабочих температур клапана -40 °С...+45 °С)
* Щиты управления выбираются в зависимости от напряжения используемого привода на клапане, суммарной мощности нагревателей клапана и требуемой функции управления.

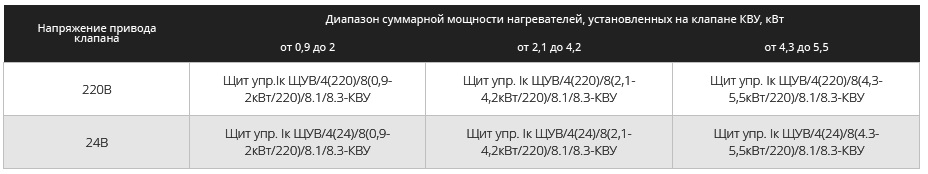

Щиты управления для клапанов КВУ с периметральным обогревом и подогревом привода (диапазон рабочих температур клапана -60 °С...+45 °С)
* Щиты управления выбираются в зависимости от напряжения используемого привода на клапане, суммарной мощности нагревателей клапана и требуемой функции управления.

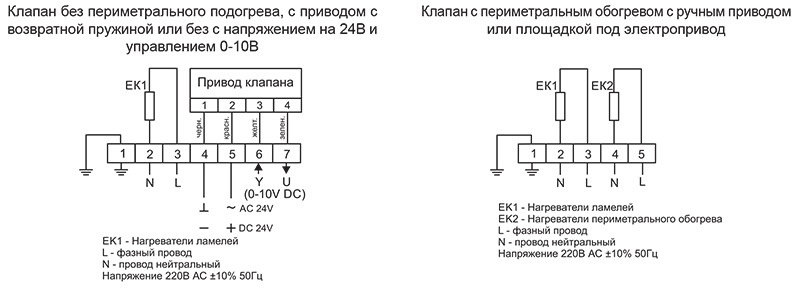

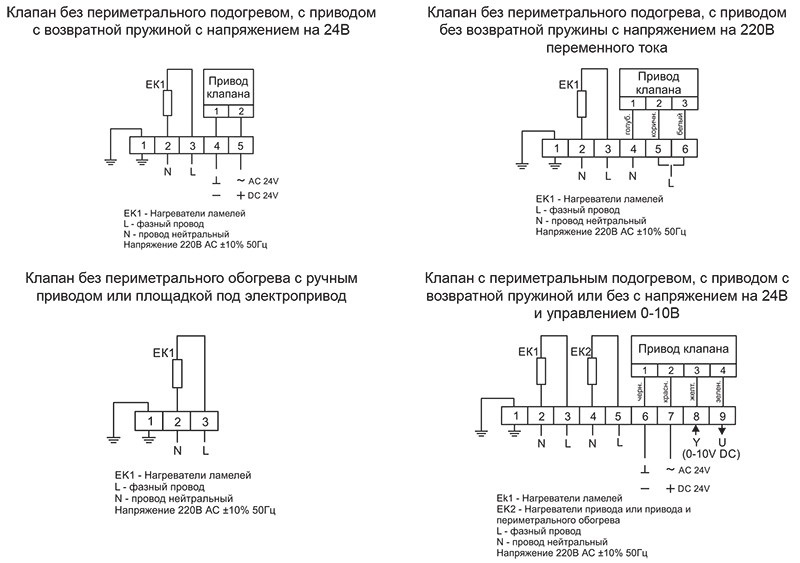

Электрические схемы подключения клапанов с приводом
МАРКИРОВКА:
Клапан КВУ-О-500*400-РП/-20°С
где: КВУ – клапан воздушный утепленный;
О – общепромышленное исполнение;
500*400 – типоразмер (по прямоугольному присоединительному сечению) (LxH), мм;
РП – исполнение клапана с ручным приводом;
-20°С – минимальная температура использования клапана.
Клапан КВУ-К-500*400-ЭП/-20°С
где: КВУ – клапан воздушный утепленный;
К – коррозионостойкое исполнение;
500*400 – типоразмер (по прямоугольному присоединительному сечению) (LxH), мм;
ЭП – исполнение клапана с площадкой под электропривод;
-20°С – минимальная температура использования клапана.
