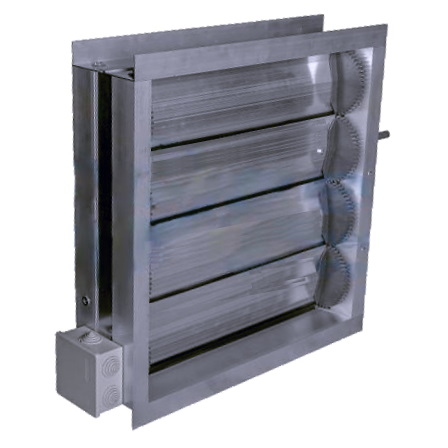

Воздушные клапаны ВКп с подогревом под привод

Описание

     Воздушные алюминиевые клапаны с подогревом ВКп предназначены для регулирования расхода приточного, рециркуляционного или вытяжного воздуха в системах вентиляции и кондиционирования, а также для герметизации внутреннего объёма вентиляционных сетей, рабочее давление которых не превышает 1000 Па.
     Температура перемещаемой среды: от - 30 °С до + 45 °С. Климатические условия и категория размещения клапанов по ГОСТ 15150 – У3.
     Основные элементы клапанов выполнены из алюминиевого профиля, что значительно снижает массу изделия при достаточно больших рабочих сечениях клапана. Профильные резиновые уплотнители, закрепляемые в местах сопряжения ламелей, существенно повышают коэффициент герметичности в данном узле. Высокая вариативность в выборе исполнительных механизмов клапана даёт возможность широкого выбора в плавности и точности регулирования расхода воздуха.
     Воздушные клапаны ВКп состоят из корпуса, поворотных ламелей, профильных резиновых морозоустойчивых уплотнителей (закрепляемых в местах соприкосновения ламелей), опорных пластин, шестерен, привода (поставляется отдельно) и нагревательных элементов.
В пазах профиля ВКп размещаются пластмассовые втулки, выполняющие роль подшипников и опор для шестерен и осей ламелей. К втулкам крепятся пластмассовые шестерни, осуществляющие кинематическую связь между ламелями.
     Приводная ось клапанов ВКп имеет квадратное сечение □12мм.
Габаритные и присоединительные размеры клапанов типа ВКп (мм)

* С целью обеспечения герметичности клапанов ВКп с высотой H не кратной 100 мм зазор внизу изделия закрывается оцинкованным уголком.
** при высоте клапана H=1000-1200 устанавливается 1 стягивающая шпилька M8 длиной L+50, при высоте H=1201-1500 устанавливаются 2 шпильки, при высоте H>1500 – 3 шпильки.
*** Вылет оси: 75 мм - под электропривод.
**** Размер площадки под электропривод 118х85 мм.
***** Количество осей по умолчанию – 1 шт, а дополнительные оси устанавливаются по запросу, под необходимое количество приводов.
Зависимость фактической высоты (H1) от номинальной (H) клапанов типа ВКп (мм)

Минимальные и максимальные размеры клапанов

     Возможно изготовление клапанов любых размеров с шагом 50 мм. Ограничение по минимальным и максимальным размерам согласно таблице выше.
     Клапаны ВКп изготавливаются с перегородкой при длине (L) свыше 1450 мм. При конструкции клапанов с перегородкой необходима установка двух приводов.
     По отдельному запросу рассматривается возможность изготовления клапанов с двумя приводами без перегородки.
     По отдельному запросу рассматривается возможность поставки привода или клапан вместе с приводом.
     Мощности тэнов, установленных на клапанах ВКп, кВт

Аэродинамические характеристики

Электрическая схема подключения нагревательных элементов клапана ВКп

МАРКИРОВКА:
Воздушный клапан ВКп-600*350-ЭП
           где:    ВК – тип воздушного клапана;
                     600*350 – типоразмер (по прямоугольному присоединительному сечению) (LxH), мм;
                     ЭП – исполнение клапана с площадкой под электропривод.
