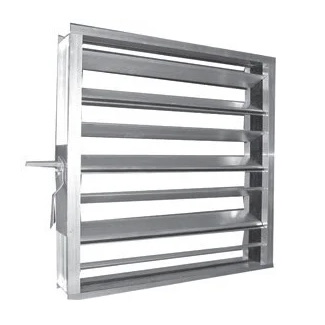

Воздушные клапаны ВК ручные

Описание

     Воздушные алюминиевые клапаны ВК предназначены для регулирования расхода приточного, рециркуляционного или вытяжного воздуха в системах вентиляции и кондиционирования, а также для герметизации внутреннего объёма вентиляционных сетей, рабочее давление которых не превышает 1000 Па.
     Температура перемещаемой среды: от - 30 °С до + 45 °С. Климатические условия и категория размещения клапанов по ГОСТ 15150 – У3.
     Основные элементы клапанов выполнены из алюминиевого профиля, что значительно снижает массу изделия при достаточно больших рабочих сечениях клапана. Профильные резиновые уплотнители, закрепляемые в местах сопряжения ламелей, существенно повышают коэффициент герметичности в данном узле. Высокая вариативность в выборе исполнительных механизмов клапана даёт возможность широкого выбора в плавности и точности регулирования расхода воздуха.
     Воздушные клапаны ВК состоят из корпуса, поворотных ламелей, профильных резиновых морозоустойчивых уплотнителей (закрепляемых в местах соприкосновения ламелей), опорных пластин, шестерен, привода ручного.
     В пазах профиля ВК размещаются пластмассовые втулки, выполняющие роль подшипников и опор для шестерен и осей ламелей. К втулкам крепятся пластмассовые шестерни, осуществляющие кинематическую связь между ламелями.
     Приводная ось клапанов ВК имеет квадратное сечение □12мм.
Габаритные и присоединительные размеры клапанов типа ВК (мм)

* С целью обеспечения герметичности клапанов ВК с высотой H не кратной 100 мм зазор внизу изделия закрывается оцинкованным уголком.
** При высоте клапана H=1000-1200 устанавливается 1 стягивающая шпилька M8 длиной L+50, при высоте H=1201-1500 устанавливаются 2 шпильки, при высоте H>1500 – 3 шпильки.
*** Вылет оси: 25 мм - под ручной привод.

Зависимость фактической высоты (H1) от номинальной (H) клапанов типа ВК (мм)

Минимальные и максимальные размеры клапанов

Возможно изготовление клапанов любых размеров с шагом 50 мм. Ограничение по минимальным и максимальным размерам согласно таблице выше.
Клапаны ВК изготавливаются с перегородкой при длине (L) свыше 1450 мм. При конструкции клапанов с перегородкой необходима установка двух приводов.
По отдельному запросу рассматривается возможность изготовления клапанов с двумя приводами без перегородки.

Аэродинамические характеристики

МАРКИРОВКА:
Воздушный клапан ВК-700*400-РП
           где:    ВК – тип воздушного клапана;
                     700*400 – типоразмер (по прямоугольному присоединительному сечению) (LxH), мм;
                     РП – исполнение клапана с ручным приводом.
