Воздушные клапаны ВКм под привод

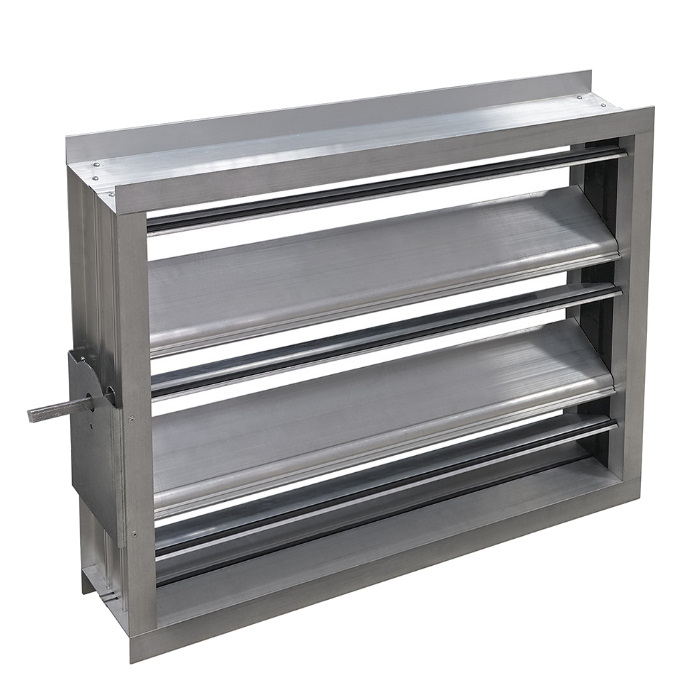

     Воздушные алюминиевые клапаны ВКм предназначены для регулирования расхода приточного, рециркуляционного или вытяжного воздуха в системах вентиляции и кондиционирования, а также для герметизации внутреннего объёма вентиляционных сетей, рабочее давление которых не превышает 1000 Па.
     Температура перемещаемой среды: от - 30 °С до + 45 °С. Климатические условия и категория размещения клапанов по ГОСТ 15150 – У3.
     Основные элементы клапанов выполнены из алюминиевого профиля, что значительно снижает массу изделия при достаточно больших рабочих сечениях клапана. Профильные резиновые уплотнители, закрепляемые в местах сопряжения ламелей, существенно повышают коэффициент герметичности в данном узле. Высокая вариативность в выборе исполнительных механизмов клапана даёт возможность широкого выбора в плавности и точности регулирования расхода воздуха.
     Воздушные клапаны ВКм состоят из:

корпуса, изготовленного из усиленного алюминиевого профиля, увеличивающего жесткость конструкции;

поворотных ламелей, изготовленных из усиленного профиля;

трех видов профильных резиновых морозоустойчивых уплотнений (закрепляемых в местах соприкосновения ламелей),что обеспечивает повышенную герметичность клапана в закрытом состоянии;

опорных пластин;

шестерен, размещаемых во внутренней полости профиля, что повышает герметичность конструкции;

привода (поставляется отдельно).

Габаритные и присоединительные размеры воздушных клапанов типа ВКм (мм)

* С целью обеспечения герметичности клапанов ВКм с высотой H кратной 50 мм зазор внизу изделия закрывается удлиненной ламелью (150 мм).
** Вылет оси: 110 мм - под ручной привод.
*** При высоте клапана H=1000-1200 устанавливается 1 стягивающая шпилька M8 длиной L+80, при высоте H=1201-1500 устанавливаются 2 шпильки, при высоте H>1500 – 3 шпильки.
Зависимость фактической высоты (H1) от номинальной (H) клапанов типа ВКм (мм)
