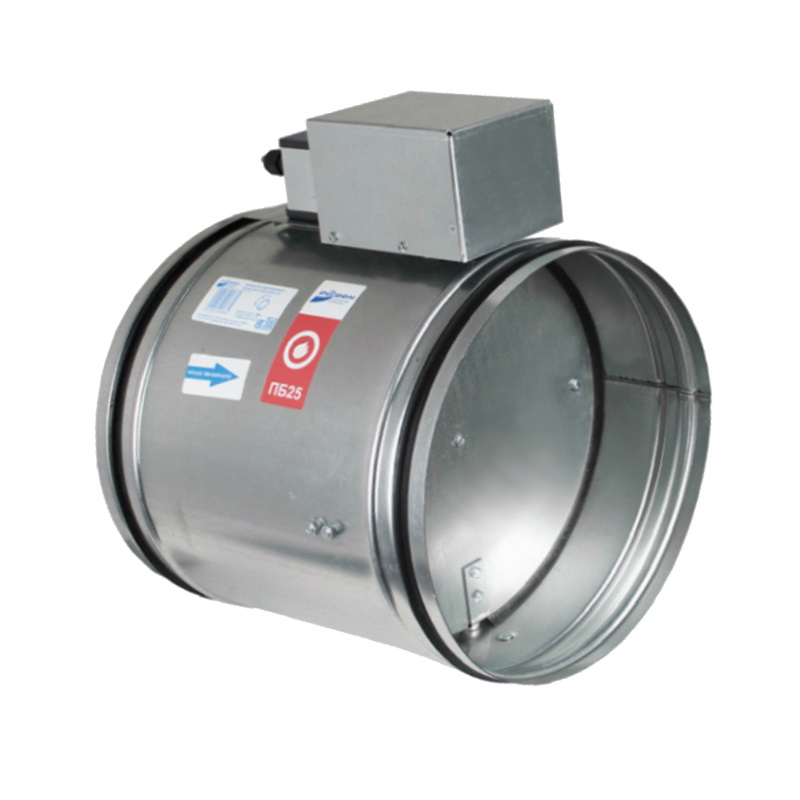

Клапаны противопожарные ОЗ круглые

Описание

     Клапан противопожарный ОЗ изготавливается в режиме нормально открытого (огнезадерживающего) клапана (НО), в режиме нормально закрытого клапана (НЗ).
     Клапан противопожарный с нормально открытой заслонкой предназначен для блокирования распространения огня и продуктов горения по воздуховодам, шахтам и каналам систем вентиляции и кондиционирования при пожаре в зданиях и сооружениях различного назначения. Клапан устанавливается в проемах или в местах прохода указанных систем через противопожарные преграды с нормируемым пределом огнестойкости (противопожарные стены, перегородки и перекрытия).
     Клапан противопожарный с нормально закрытой заслонкой (НЗ) предназначен для открывания проемов при срабатывании пожарной сигнализации. Клапан устанавливается в проемах стен, перекрытий, подвесных потолков, а также в торце воздуховодов.
     Применение клапана осуществляется в соответствии с требованиями СП 60.13330.2012, CП 7.13130.2013, ГОСТ Р 53301-2013 и действующими территориальными строительными нормами. Вид климатического исполнения и категория размещения - УЗ по ГОСТ 15150-69. Окружающая среда не должна содержать агрессивных паров и газов в концентрациях, разрушающих металлы, лакокрасочные покрытия и изоляцию. Клапаны не подлежат установке в помещениях категорий А и Б по взрывопожароопасности, в системах вентиляции и местах отсоса взрывопожароопасных и агрессивных сред, а также в системах, не подвергающихся очистке от горючих отложений.
Пределы огнестойкости клапанов

Примечание:
     Потеря целостности (E) проявляется образованием в конструкции сквозных отверстий или трещин, через которые на обратную (необогреваемую) поверхность проникают продукты горения и (или) открытое пламя.
     Потеря теплоизолирующей способности (I) характеризуется повышением температуры на необогреваемой поверхности конструкции до предельных значений.
Для 0 исполнения клапана (клапан изготовлен не в виде кассет) электропривод устанавливается только по высоте клапана (H).
     Высота клапана (H) не может быть больше ширины (L).
     Клапаны в режиме НО комплектуются электромеханическими с возвратной пружиной или электромагнитыми приводами; в режиме НЗ - только реверсивными или электромагнитными приводами.
     Клапан состоит из корпуса, заслонки, привода. Выпускается прямоугольного (квадратного) или круглого сечения.
     Клапан ОЗ изготавливается из оцинкованной стали.
Конструкции клапанов изготавливаются:
1) односекционные;
2) двухсекционные.
     Между секциями клапанов проложен огнеупорный материал, выполняющий роль температурного шва.
     Клапаны прямоугольного сечения имеют присоединительные фланцы на торцевых поверхностях, клапаны круглого сечения имеют ниппельное соединение. По отдельному запросу рассматривается возможность изготовления клапанов круглого сечения с фланцевым соединением (указать данную информацию в номенклатуре).
Способы управления заслонкой клапана ОЗ:

* Подача напряжения на катушку электромагнита не более 1 минуты по требованиям производителя
Габаритные и присоединительные размеры (мм)
Клапан круглого сечения ОЗ-60 с пределом огнестойкости НО (El 60), НЗ (El 60):
Клапан ОЗ с электромеханическим/реверсивным приводом и с электромагнитным приводом

1 - электромеханический/реверсивный привод или
электромагнитный привод;
2 - корпус клапана;
3 - заслонка.
D - диаметр клапана, мм.
D1 - диаметр расположения присоединительных отверстий.
Длина клапанов C=312 мм.
Вылет заслонки за корпус клапана круглого сечения:

Клапан круглого сечения ОЗ-90 с пределом огнестойкости НО (El 90), НЗ (El 90):
Клапан ОЗ с электромеханическим/реверсивным приводом и с электромагнитным приводом

1 - электромеханический/реверсивный привод или
электромагнитный привод;
2 - корпус клапана;
3 - заслонка.
D - диаметр клапана, мм.
D1 - диаметр расположения присоединительных отверстий.
L - длина клапана, мм.
Длина клапанов С=455 мм.
Вылет заслонки за корпус клапана круглого сечения:

Клапан круглого сечения ОЗ-120 с пределом огнестойкости в режиме НО (El 120), в режиме НЗ (EI 120):
Клапан ОЗ с электромеханическим/реверсивным приводом и с электромагнитным приводом

1 - электромеханический/реверсивный привод или
электромагнитный привод;
2 - корпус клапана;
3 - заслонка.
D - диаметр клапана, мм.
D1 - диаметр расположения присоединительных отверстий.
L - длина клапана, мм.
Длина клапанов С=455 мм.
Вылет заслонки за корпус клапана круглого сечения:
