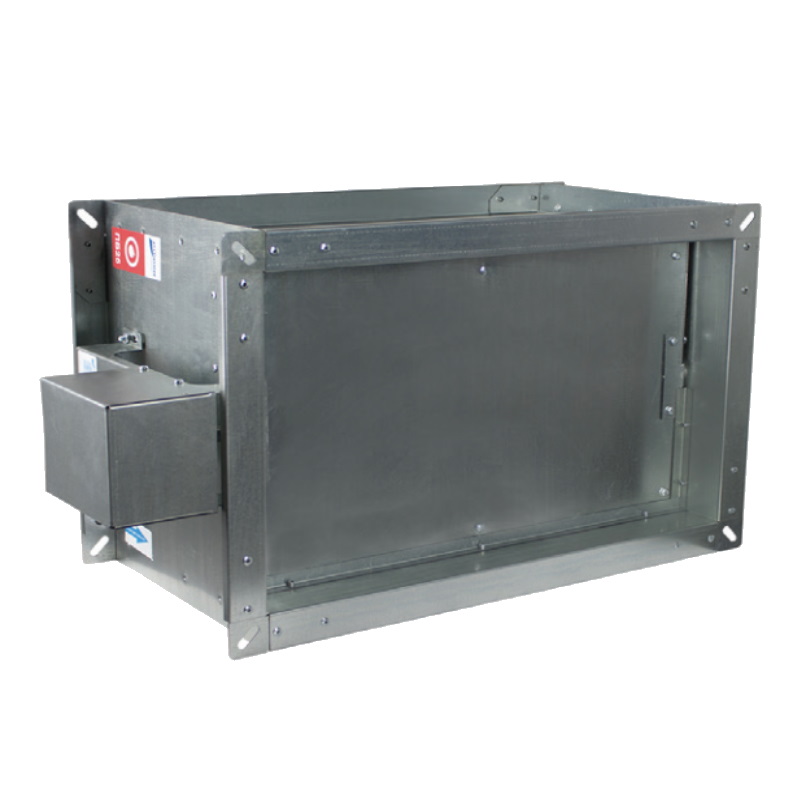

Клапаны противопожарные ОЗ прямоугольные

Описание

     Клапан противопожарный ОЗ изготавливается в режиме нормально открытого (огнезадерживающего) клапана (НО), в режиме нормально закрытого клапана (НЗ).
     Клапан противопожарный с нормально открытой заслонкой предназначен для блокирования распространения огня и продуктов горения по воздуховодам, шахтам и каналам систем вентиляции и кондиционирования при пожаре в зданиях и сооружениях различного назначения. Клапан устанавливается в проемах или в местах прохода указанных систем через противопожарные преграды с нормируемым пределом огнестойкости (противопожарные стены, перегородки и перекрытия).
     Клапан противопожарный с нормально закрытой заслонкой (НЗ) предназначен для открывания проемов при срабатывании пожарной сигнализации. Клапан устанавливается в проемах стен, перекрытий, подвесных потолков, а также в торце воздуховодов.
     Применение клапана осуществляется в соответствии с требованиями СП 60.13330.2012, CП 7.13130.2013, ГОСТ Р 53301-2013 и действующими территориальными строительными нормами. Вид климатического исполнения и категория размещения - УЗ по ГОСТ 15150-69. Окружающая среда не должна содержать агрессивных паров и газов в концентрациях, разрушающих металлы, лакокрасочные покрытия и изоляцию. Клапаны не подлежат установке в помещениях категорий А и Б по взрывопожароопасности, в системах вентиляции и местах отсоса взрывопожароопасных и агрессивных сред, а также в системах, не подвергающихся очистке от горючих отложений.
Пределы огнестойкости клапанов

Примечание:
     Потеря целостности (E) проявляется образованием в конструкции сквозных отверстий или трещин, через которые на обратную (необогреваемую) поверхность проникают продукты горения и (или) открытое пламя.
     Потеря теплоизолирующей способности (I) характеризуется повышением температуры на необогреваемой поверхности конструкции до предельных значений.
Для 0 исполнения клапана (клапан изготовлен не в виде кассет) электропривод устанавливается только по высоте клапана (H). Высота клапана (H) не может быть больше ширины (L).
     Клапаны в режиме НО комплектуются электромеханическими с возвратной пружиной или электромагнитыми приводами; в режиме НЗ - только реверсивными или электромагнитными приводами.
     Клапан состоит из корпуса, заслонки, привода. Выпускается прямоугольного (квадратного) или круглого сечения.
     Клапан ОЗ изготавливается из оцинкованной стали.
Конструкции клапанов изготавливаются:
1) односекционные;
2) двухсекционные.
     Между секциями клапанов проложен огнеупорный материал, выполняющий роль температурного шва.
     Клапаны прямоугольного сечения имеют присоединительные фланцы на торцевых поверхностях, клапаны круглого сечения имеют ниппельное соединение. По отдельному запросу рассматривается возможность изготовления клапанов круглого сечения с фланцевым соединением (указать данную информацию в номенклатуре).
Способы управления заслонкой клапана ОЗ:

* Подача напряжения на катушку электромагнита не более 1 минуты по требованиям производителя

Габаритные и присоединительные размеры (мм)
     Минимальный размер прямоугольного клапана канального исполнения: для ОЗ-60 и ОЗ-90 – 100х100 мм, для ОЗ-120 – 150х150 мм, для ОЗ-180 – 200х200 мм, далее с шагом 50мм учитывая, что сторона L всегда не меньше стороны H. Максимальный размер – 1500х1000 мм. Клапаны размером свыше максимального изготавливаются в виде объединенных кассет, при этом меньшая сторона такого клапана не должна превышать 1000 мм.
     Минимальный размер прямоугольного клапана стенового исполнения: 300х300 мм, далее с шагом 50мм учитывая, что сторона L всегда не меньше стороны H. Максимальный размер – 1000х1000 мм.
     Клапан прямоугольного сечения канального исполнения ОЗ-60 с пределом огнестойкости НО (El 60), НЗ (El 60):
     Клапан ОЗ с электромеханическим/реверсивным приводом и с электромагнитным приводом

Вылет заслонки за корпус клапана прямоугольного сечения канального исполнения:

Виды кассетного исполнения клапанов ОЗ-60 канального исполнения

Типоразмерный ряд и значения площади живого сечения прямоугольных клапанов канального исполнения из оцинкованной стали ОЗ-60, м2

     Клапан прямоугольного сечения стенового исполнения ОЗ-60 с пределом огнестойкости НО (El 60), НЗ (El 60):
     Клапан ОЗ с электромеханическим/реверсивным приводом и с электромагнитным приводом

Вылет заслонки за корпус клапана прямоугольного сечения стенового исполнения:

* Размер для справок. Фактическое значение глубины клапана не будет превышать указанное.
** Величина вылета (В) не более: Н-С=В.
Типоразмерный ряд и значения площади живого сечения прямоугольных клапанов стенового исполнения из оцинкованной стали ОЗ-60, м2

     Клапан прямоугольного сечения канального исполнения ОЗ-90 с пределом огнестойкости НО (El 90), НЗ (El 90):
     Клапан ОЗ с электромеханическим/реверсивным приводом и с электромагнитным приводом

Вылет заслонки за корпус клапана прямоугольного сечения канального исполнения:

Виды кассетного исполнения клапанов ОЗ-90 канального исполнения

Типоразмерный ряд и значения площади живого сечения прямоугольных клапанов канального исполнения из оцинкованной стали ОЗ-90, м2

     Клапан прямоугольного сечения стенового исполнения ОЗ-90 с пределом огнестойкости НО (El 90), НЗ (El 90):
     Клапан ОЗ с электромеханическим/реверсивным приводом и с электромагнитным приводом

Вылет заслонки за корпус клапана прямоугольного сечения стенового исполнения:

* Размер для справок. Фактическое значение глубины клапана не будет превышать указанное.
** Величина вылета (В) не более: Н-С=В.
Типоразмерный ряд и значения площади живого сечения прямоугольных клапанов стенового исполнения из оцинкованной стали ОЗ-90, м2

     Клапан прямоугольного сечения канального исполнения ОЗ-120 с пределом огнестойкости в режиме НО (El 120), в режиме НЗ (EI 120):
     Клапан ОЗ с электромеханическим/реверсивным приводом и с электромагнитным приводом

Зависимость длины клапана от высоты канального исполнения

Виды кассетного исполнения клапанов ОЗ-120 канального исполнения

Типоразмерный ряд и значения площади живого сечения клапанов канального исполнения из оцинкованной стали ОЗ-120 прямоугольного сечения, м2

     Клапан прямоугольного сечения стенового исполнения ОЗ-120 с пределом огнестойкости в режиме НО (El 120), НЗ (El 120):
     Клапан ОЗ с электромеханическим/реверсивным приводом и с электромагнитным приводом

Вылет заслонки за корпус клапана прямоугольного сечения стенового исполнения:

* Размер для справок. Фактическое значение глубины клапана не будет превышать указанное.
** Величина вылета (В) не более: Н-С=В.
