Клапаны противопожарные UVA

Описание

     Клапаны противопожарные UVA  – это автоматически и дистанционно управляемое устройство для перекрытия вентиляционных каналов или проемов в ограждающих строительных конструкциях зданий. Клапаны противопожарные имеют предельные состояния по огнестойкости, характеризуемые потерей плотности и потерей теплоизолирующей способности.
     Противопожарные клапаны UVA нормально открытые служат для предотвращения распространения в помещения продуктов горения (дыма) во время пожара. UVA нормально открытые устанавливаются в воздуховодах общеобменной вентиляции, в системах кондиционирования, воздушного отопления, в приточных и вытяжных системах, защищаемых установками газового или порошкового пожаротушения.
     Противопожарные нормально открытые (огнезадерживающие) клапаны в нормальных условиях открыты. При пожаре клапаны закрываются, выполняя роль заполнения проемов в противопожарных преградах (противопожарных стенах, перегородках и перекрытиях с нормированным пределом огнестойкости) в соответствии СНиП 41-01-2003 (необходимый предел огнестойкости EI15…EI90).
     Клапаны противопожарные UVA нормально закрытые служат для удаления продуктов горения, с пределом огнестойкости EI 30…EI 120. UVA нормально закрытые устанавливаются в системах вытяжной и приточной противодымной вентиляции и системах удаления дыма и газа после пожара из помещений, защищаемых установками газового или порошкового пожаротушения.
     Клапаны UVA предназначены для блокирования распространения пожара и продуктов горения по воздуховодам, шахтам и каналам систем вентиляции, кондиционирования зданий. Клапаны не подлежат установке в помещениях категорий А и Б по взрывопожароопасности. В нормальном состоянии заслонка клапана находится в открытом положении и не создает ограничения для распространения воздуха по системе вентиляции.
     Окружающая среда не должна содержать агрессивных паров и газов в концентрациях, разрушающих металлы.
     В соответствии с результатами проведенных испытаний и записью в сертификате клапаны серии UVA изготавливаются с пределом огнестойкости EI 60, 90, 120, а так же маркируются аналогичными показателями. Данный показатель характеризуется, как время утраты теплоизолирующих свойств и плотности в минутах.
Клапаны UVA производятся канального исполнения
     Вид конструктивного исполнения зависит от места и условий монтажа клапана. Для всех типов конструкций данного клапана используются идентичные материалы.
Для клапанов используются следующие приводы:

пружинный привод с электромагнитной защелкой;

электромеханические приводы с возвратной пружиной;

электромеханические реверсивные приводы без возвратной пружины.

Конструкция клапанов противопожарных UVA:

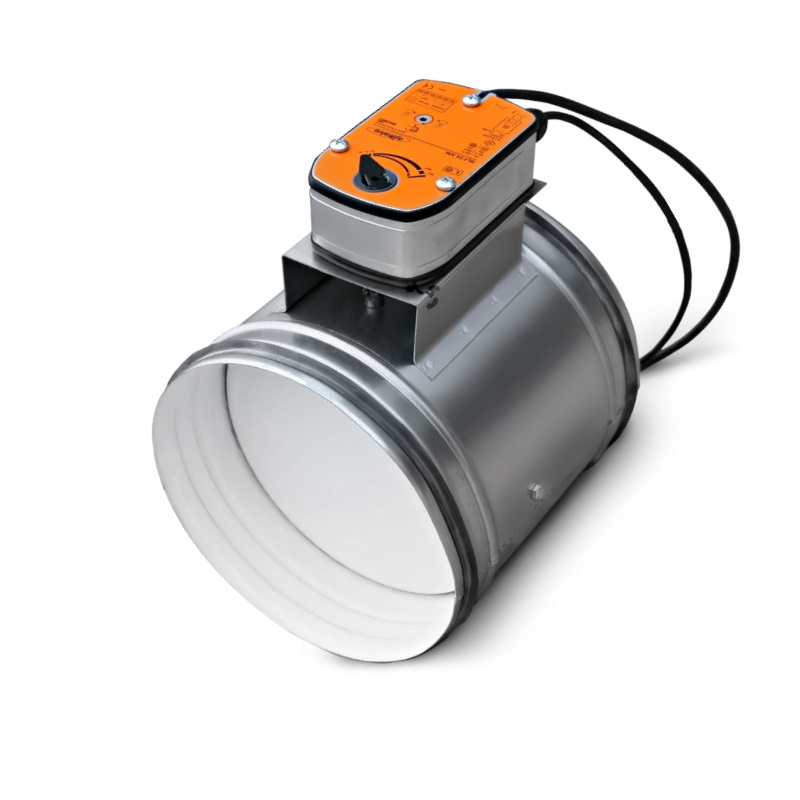

     Клапан противопожарный UVA имеет круглое сечение. Клапан состоит из корпуса 1 мм оцинкованной стали круглой формы, привод заслонки которого, расположен снаружи корпуса. Корпус, в зависимости от размера клапана имеет длину 200-500 мм и конструктивно аналогичен отрезку воздуховода, такой же длины. Клапан имеет ниппельный тип соединения с герметичной прокладкой по все окружности, что упрощает монтаж и увеличивает его скорость. Заслонка по типу сэндвич изготавливается из огнеупорной плиты с двух сторон закрытой оцинкованными металлическими листами. В качестве уплотнителя используется термоактивная прокладка, которая герметизирует проход при воздействии температуры свыше 140 °С.
     Данный вид клапана конструктивно различается в зависимости от предела огнестойкости.

Клапан UVA 60. Данный вид клапана имеет характеристики по огнестойкости EI 60. Это показатель того, что при прохождении испытаний он не утрачивает своих теплоизолирующих свойств и показателей по плотности в течении не менее чем 60 минут. Клапан имеет стандартный корпус и заслонку толщиной 14 мм.

Клапан UVA 90. Данный вид клапана имеет характеристики по огнестойкости EI 90. Это показатель того, что при прохождении испытаний он не утрачивает своих теплоизолирующих свойств и показателей по плотности в течении не менее чем 90 минут. Клапан имеет стандартный корпус и заслонку толщиной 24 мм.

Клапан UVA 120. Данный вид клапана имеет характеристики по огнестойкости EI 120. Это показатель того, что при прохождении испытаний он не утрачивает своих теплоизолирующих свойств и показателей по плотности в течении не менее чем 120 минут. Клапан имеет стандартный корпус и заслонку толщиной 26 мм.
