Клапаны противопожарные UVS

Описание

     Клапаны UVS предназначены для блокирования распространения пожара и продуктов горения по воздуховодам, шахтам и каналам систем вентиляции.
     Клапаны противопожарные UVS – это автоматически и дистанционно управляемое устройство для перекрытия вентиляционных каналов или проемов в ограждающих строительных конструкциях зданий, имеющее предельные состояния по огнестойкости, характеризуемые потерей плотности и потерей теплоизолирующей способности.
Клапаны противопожарные UVS нормально открытые устанавливаются в воздуховодах общеобменной вентиляции, кондиционирования и воздушного отопления в целях предотвращения распространения в помещения продуктов горения (дыма) во время пожара, а также в приточных и вытяжных системах помещений, защищаемых установками газового или порошкового пожаротушения.
     Противопожарные нормально открытые (огнезадерживающие) клапаны в нормальных условиях открыты, а при пожаре закрываются, выполняя роль заполнения проемов в противопожарных преградах (противопожарных стенах, перегородках и перекрытиях с нормированным пределом огнестойкости) в соответствии СНиП 41-01-2003 (необходимый предел огнестойкости EI15…EI90).
     Клапаны противопожарные UVS нормально закрытые устанавливаются в системах вытяжной и приточной противодымной вентиляции и системах удаления дыма и газа после пожара из помещений, защищаемых установками газового или порошкового пожаротушения, для удаления продуктов горения, с пределом огнестойкости EI 30…EI 120.
Клапаны UVS предназначены для блокирования распространения пожара и продуктов горения по воздуховодам, шахтам и каналам систем вентиляции, кондиционирования зданий и сооружений различного типа. Клапаны не подлежат установке в помещениях категорий А и Б по взрывопожароопасности. В нормальном состоянии заслонка данного типа клапана находится в открытом положении и не создает ограничения для распространения воздуха по системе вентиляции. Окружающая среда не должна содержать агрессивных паров и газов в концентрациях, разрушающих металлы, лакокрасочные покрытия и электроизоляцию.
     В соответствии с результатами проведенных испытаний и записью в сертификате противопожарные нормально открытые клапаны серии UVS изготавливаются с пределом огнестойкости EI 60, 90, 120 и маркируются аналогичными показателями. Данный показатель характеризуется, как время утраты теплоизолирующих свойств и плотности в минутах.
По конструктивному исполнению клапаны UVS производятся:

канального типа

стенового типа

многостворчатого типа

канального типа с приводом внутри.

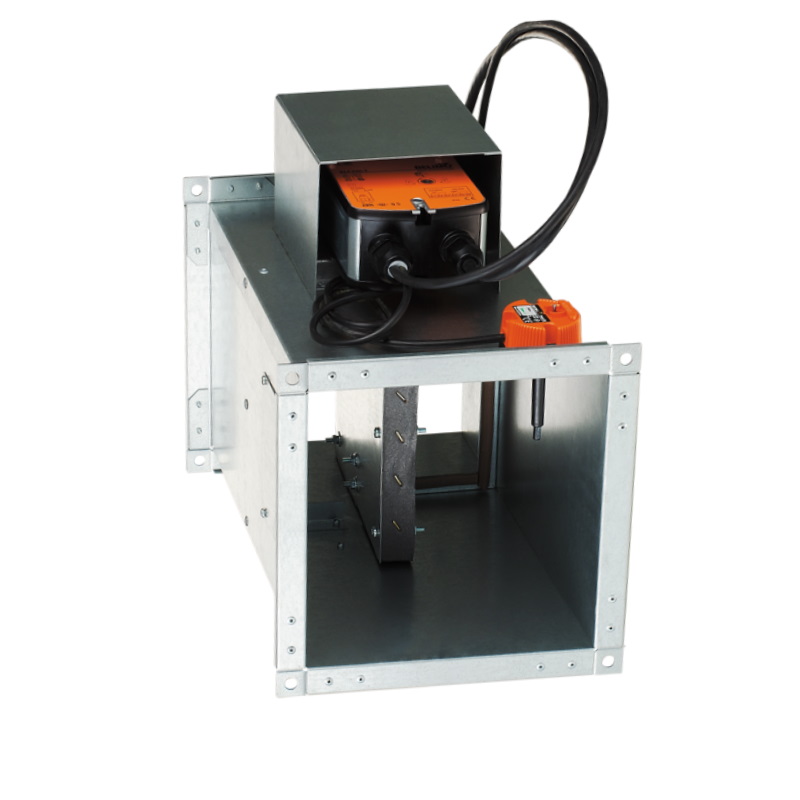

     Клапан противопожарный UVS имеет прямоугольное сечение. Клапан состоит из корпуса 1 мм оцинкованной стали прямоугольной формы, привод заслонки которого, расположен снаружи либо внутри корпуса. Корпус, в зависимости от размера клапана имеет длину 250 мм либо 300 мм и конструктивно аналогичен отрезку воздуховода, такой же длины, с монолитными фланцами шириной 20 мм, изготовленными путем загиба корпуса клапана. Заслонка по типу сэндвич изготавливается из огнеупорной плиты с двух сторон закрытой оцинкованными металлическими листами. В качестве уплотнителя используется термоактивная прокладка, которая герметизирует проход, при воздействии температуры свыше 140 °С. Канальные клапаны размером от 200 мм имеют специальное ребро жесткости, которое не позволяет деформировать геометрию конструкции.
Данный вид клапана конструктивно различается в зависимости от предела огнестойкости.

Клапан UVS 60. Данный вид клапана имеет характеристики по огнестойкости EI 60 и это – является показателем того, что при прохождении испытаний он не утрачивает своих теплоизолирующих свойств и показателей по плотности в течении не менее чем 60 минут.

Клапан UVS 90. Данный вид клапана имеет характеристики по огнестойкости EI 90 и является показателем того, что при прохождении испытаний он не утрачивает своих теплоизолирующих свойств и показателей по плотности в течении не менее чем 90 минут.

Клапан UVS 120. Данный вид клапана имеет характеристики по огнестойкости EI 120 и является показателем того, что при прохождении испытаний он не утрачивает своих теплоизолирующих свойств и показателей
