Стакан монтажный С

Описание

     Стаканы для установки крышных вентиляторов, дефлекторов и зонтов на покрытия со стальным профилированным настилом изготавливаются по рабочим чертежам серии 1.494-24 выпуск 2/90 «Стальные стаканы с наружным диаметром 400,720,1020,1220 и 1420мм для установки на покрытия со стальным профилированным настилом».
     Стальные стаканы для установки крышных вентиляторов могут изготавливаться любого типоразмера.

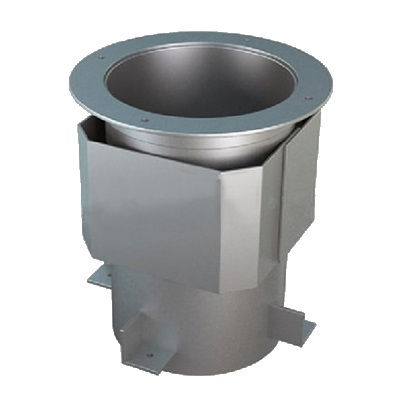

Стакан в сборе состоит из корпуса и четырехгранного или восьмигранного кожуха (облегчающего наклейку кровельного ковра, примыкающего к стакану). Корпус стакана представляет собой цилиндр, выполненный из вальцованного стального листа, к которому в верхней части приваривается опорное кольцо, а в нижней части – опорные элементы стакана. Верхнее опорное кольцо, предназначенное для опирания на него вентиляторов и патрубков вентиляционных шахт, выполняются из горячекатаных вальцованных уголков, опорные элементы стаканов выполняются из уголков, консольно привариваемых к корпусу стакана.
     Стаканы могут быть термоизолированными. Конструктивно это тот же стакан, только термоизолированный до уровня упоров. Толщина термоизоляции 100мм.
     Стаканы могут комплектоваться утепленной заслонкой с электроприводом или обратным клапаном.
     Электропривод в комплект не входит.

Расшифровка маркировки стаканов

• Стакан С1-Т-ОК
• С1 - Типоразмер стакана ( С1.....С5)
• Т- термоизолированный
• ОК- обратный клапан, ЗЭ - заслонка с электроприводом
