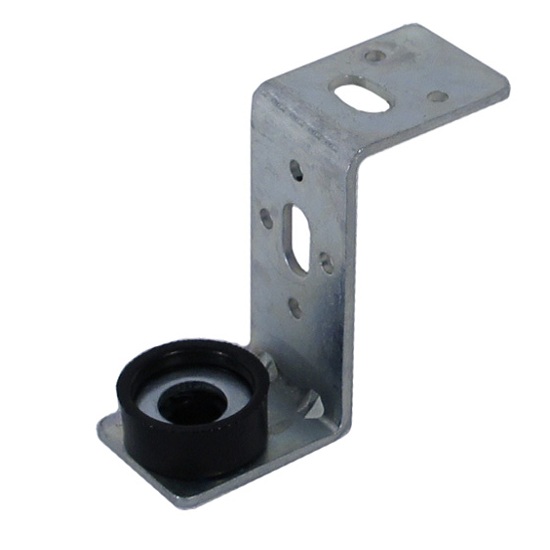

Кронштейн Z-образный с виброгасителем

Описание

Z-образный кронштейн (подвеска типа-Z(EQZS) с виброгасителем используется для крепления воздуховодов, вентиляционных каналов, труб, кабельных лотков и других инженерных систем к профнастилу, балке и другим опорам.

Z-образный кронштейн удобно применять для монтажа более массивных прямоугольных воздуховодов. Благодаря дополнительному уголку кронштейна, корпус воздуховода поддерживается снизу, тем самым снимается часть нагрузки с саморез, а конструкции ппридается большая жесткость.

Кронштейн изготовлен из оцинкованной стали толщиной 3мм в комплект входит виброгаситель (виброизолятор), который защищает шпильки от контакта с воздуховодами, тем самым обеспечивает прочное крепление воздуховода, снижение вибрации, уменьшает шум, увеличивает надежность системы. Высота подвеса воздуховдов регулируется шпилькой (резьбовым прутком) и гайками.

Монтаж:

Кронштейны крепятся к боковой стороне воздуховодов с помощью саморезов по металлу и заклепок.

Расстояние между кронштейнами должно соответствовать СНиП и ГОСТ.

Характеристики:

Материал: оцинкованная сталь;

Нагрузка: 700Н;

Отверстие: М8/10.

Высота 63,5х32 мм

Ширина 32х38 мм

Виброизолятор 27х11 мм
