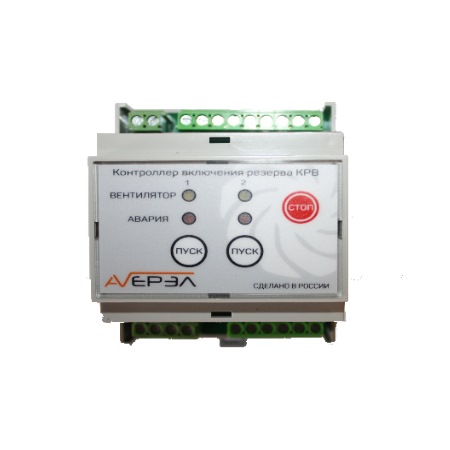

Контроллеры управления резервным вентилятором КРВ

Описание

Микропроцессорный контроллер управления резервным вентилятором КРВ (аналог по функциям КР-21) для управления работой основного и резервного вентилятора. Благодаря контроллеру обеспечивается надежная работа вентиляции.
Описание работы:
     При нажатии кнопки ПУСК1 или ПУСК2 включается соответствующий вентилятор. Если датчик давления после запуска вентилятора дает подтверждающий сигнал, то загорается светодиод ВЕНТИЛЯТОР1 или ВЕНТИЛЯТОР2. При этом если по истечении 30 секунд сигнал не появился, то загорается светодиод АВАРИЯ1 или АВАРИЯ2, включается реле авария (которое может быть использовано для подачи сигнала на внешнию автоматику или к этому реле можно подключить свето-звуковой извещатель) и включается резервный вентилятор. Сброс АВАРИИ и выключение реле АВАРИЯ  происходит при нажатии кнопки СТОП.
     Если сигнал с датчика давления пропадает при работающем основном или резервном вентиляторе, то через 10 секунд автоматически включается другой вентилятор, загорается соответствующий светодиод АВАРИЯ. Совместно с контроллером можно применить датчик давления PS500 (PS1500) или аналогичный. Для остановки любого вентилятора необходимо нажать кнопку СТОП. Если требуется дистанционно запустить или остановить вентилятор, то необходимо замкнуть соответствующий контакт контроллера.
Технические характеристики контроллера:
