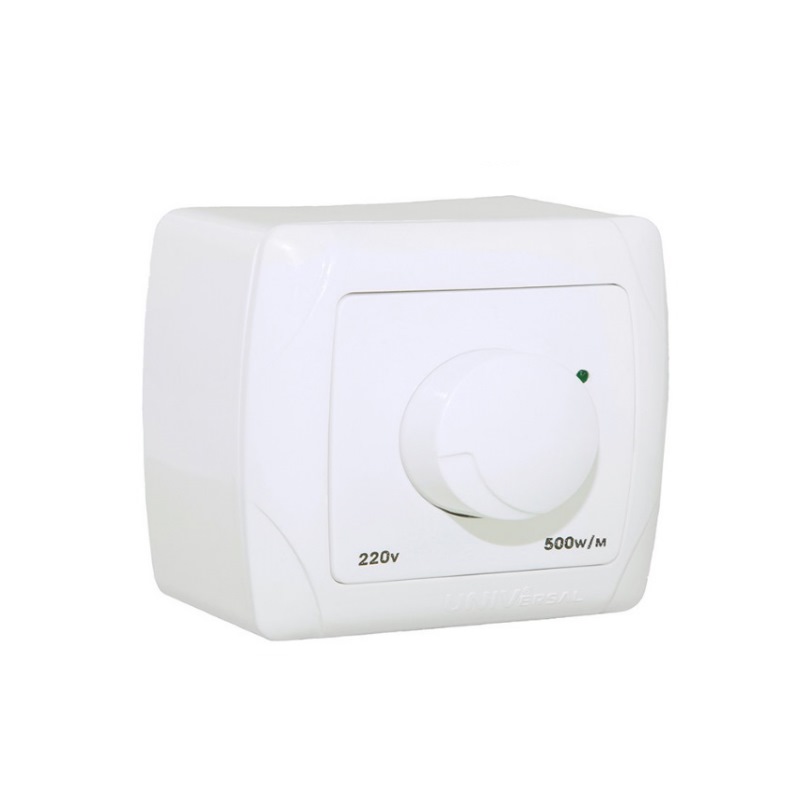

Симисторный регулятор скорости СРМ500

Описание

Симисторные регуляторы скорости СРМ применяются для плавного регулирования скорости вращения однофазных асинхронных двигателей  вентиляторов. Принцип их действия основан на изменении величины подаваемого напряжения на двигатель вентилятора. Регулирование ведется от минимально возможного значения  (при котором вентилятор начинает стабильно вращаться) до напряжения питающей сети 220В.

Допускается управлять несколькими вентиляторами одновременно, если суммарный потребляемый ток не превышает предельно допустимой величины.

Присоединение: через зажимы для гибких проводов сечением до 2.5 мм2; усилие затяжки; 0,3 Н/м2.

Выходная цепь СРМ W защищена от перегрузки. Модели СРМ 500W и СРМ 800W имеют универсальную конструкцию, т.е. они могут применяться как при внутреннем, так и при наружном монтаже.

Выходная цепь регулятора СРМ W/М не защищена от перегрузки. Во избежание выхода из строя необходимо защитить регулятор с помощью автоматического выключателя или предохранителя соответствующего номинала.

 Электрические схемы подключения
