Симисторные регуляторы температуры предназначены для поддержания заданной температуры с помощью изменения мощности трёхфазных электрических нагревателей. Регулирование мощности происходит за счёт изменения времени включения и выключения полной мощности нагревателя (пропорциональное регулирование по времени). Время цикла устанавливается в диапазоне 6-60 секунд. Переключение нагрузки осуществляется полупроводниковыми приборами (симисторами) в тот момент, когда ток и напряжение на нагревателе равны нулю. Это уменьшает потребление электроэнергии, исключает возникновение электромагнитных помех и увеличивает время безотказной работы оборудования. Регуляторы имеют контакты для подключения внешних датчиков температуры, один из которых может быть использован для ограничения максимальной или минимальной температуры.
Регуляторы автоматически изменяют закон управления в соответствии с динамикой объекта управления. Для быстро изменяющейся температуры, например, при регулировании температуры приточного воздуха они работают в режиме пропорциональноинтегрального регулирования с фиксированной зоной пропорциональности 20 К и временем интегрирования равным 6 мин. Для медленно изменяющейся температуры, например, при регулировании температуры в помещении они работают в режиме пропорционального регулирования с фиксированной зоной пропорциональности 2 К. В регуляторе предусмотрено понижение температуры в ночной период с помощью блока NS/D.
Если мощность электронагревателя превышает предельно допустимую для регулятора, то можно разделить нагрузку на несколько ступеней и управлять ими, используя вместе с регулятором ТТС25/ТТС40F/ ТТС63F/ТТС80F вспомогательный блок TT-S4/D или TT-S6/D.
Технические характеристики:
Тип регулятора | TTC25 | TTC40F | TTC63F | TTC80F | |
Напряжение | В/Гц | 400/50, 3 фазы | |||
Макс. мощность управления | кВт | 17 | 27 | 42 | 53 |
Потребляемая мощность | Вт | 50 | 70 | 120 | 150 |
Макс./мин. ток нагрузки на фазу | А | 25/3 | 40/4 | 63/5 | 80/5 |
Степень защиты | IP 20 | ||||
Диапазон регулирования температуры | °C | 0–30 | |||
Минимальная температура | °C | 0–30 | |||
Максимальная температура | °C | 20–60 | |||
Длительность цикла | с | 6–60 | |||
Сигналы управления xвыход) | В | 0–10 | |||
Размеры | мм | 192x198x95 | 192x222x95 | 195x220x105 | 195x220x105 |
Вес | кг | 1.9 | 2.0 | 2.9 |
3.0 |

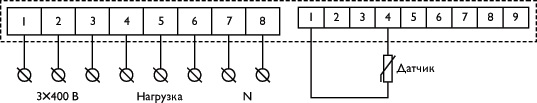

Схема подключения:
