Переточные решетки РА10 горизонтальным расположением нерегулируемых V-образных жалюзи используются в системах вентиляции и предназначены для монтажа в проеме двери или стенном проеме, для перераспределения воздуха между помещениями различных типов и назначений.

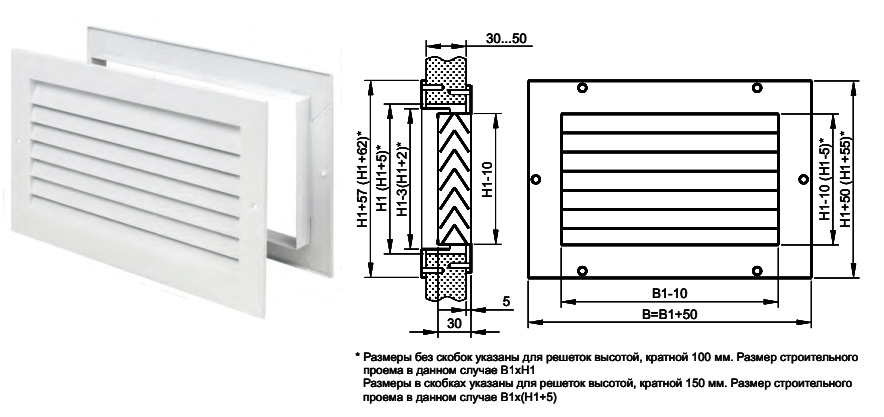

     Решетки состоят из двух рам - наружной внутренней. Во внутренней раме жестко закреплены V-образные горизонтальные жалюзи, препятствующие обзору сквозь решетre, Размеры рам позволяют устанавливать решетки на дверях или стенах толщиной от 30 до 50 мм. Минимальный размер решетки 100х100 мы, максимальный - 1000*500 мм. Ряд стандартных размеров представлен в таблице
     Материал решеток — экструдированный и листовой алюминий толщиной 0,8-1,1 мм. В качестве защитно-декоративного покрытия используется порошковая полимерная краска. Основной цвет покрытия-белый RAL9016. Возможно окрашивание в другой цвет по каталогу цветов RAL.
     Крепление открытое винтовое. Размер проема под установку решотки (строительный проем ВхН -для решеток высотой, кратной 100ми; ВхН+5 -для решеток высотой, кратной 50 мм.
Характеристики решеток типа РА1.

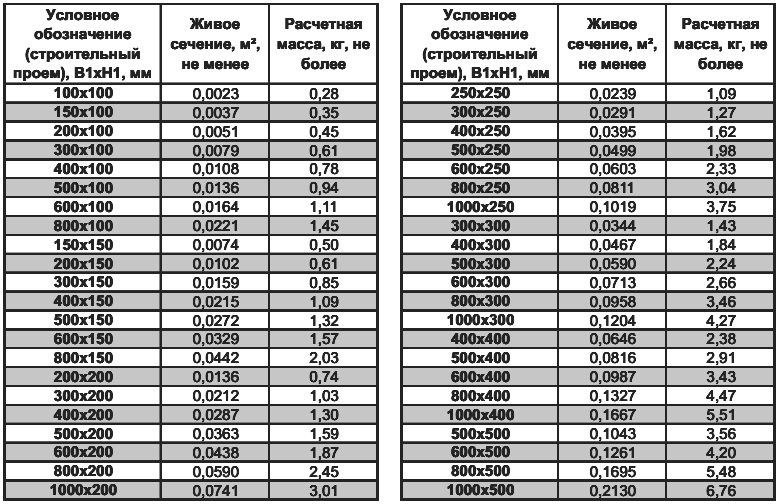

     Таблица 1. Стандартные размеры, площадь живого сечения, расчетная масса решеток РА10.

Примечание:
1. По запросу Заказчика изготавливаются решетки других размеров, при этом следует иметь в виду; что максимальный размер - 1000х500мм шаг по высоте 50мм.
Монтаж и присоединение
     Конструкция решетки предусматривает монтаж с помощью открытого винтового крепления.
Наружная рама решетки устанавливается в проем в двери или в стенной проем и закрепляется саморезами. Внутренняя рама устанавливается с противоположной стороны и также закрепляется саморезами. Саморезы устанавливаются заподлицо с лицевой поверхностью решетки.

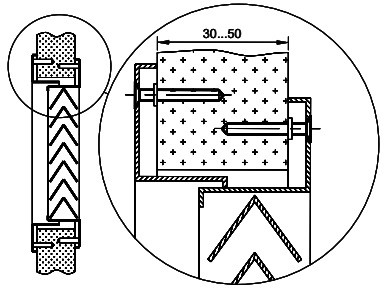

Монтаж с помощью открытого винтового крепления
