Эжекторы низкого давления

Эжекторы применяются для удаления воздуха, содержащего взрывоопасные или агрессивные пыли, пары и газы. Эжекторы изготавливаются из листовой стали t=1,5мм. сварными или разъемными – с болтовым соединением диффузора, камеры смешения и конфузора.

Работа эжектора основана на принципе подсоса (эжекции). Поток рабочего воздуха (эжектирующего), выходящего с большой скоростью из сопла в камеру смешения, увлекает за собой эжектируемый воздух (или газовоздушную смесь), создавая в приемной камере зону пониженного давления. После выравнивания скоростей в камере смешения, воздух поступает в диффузор, где вследствие уменьшения скорости динамическое давление преобразуется в статическое.

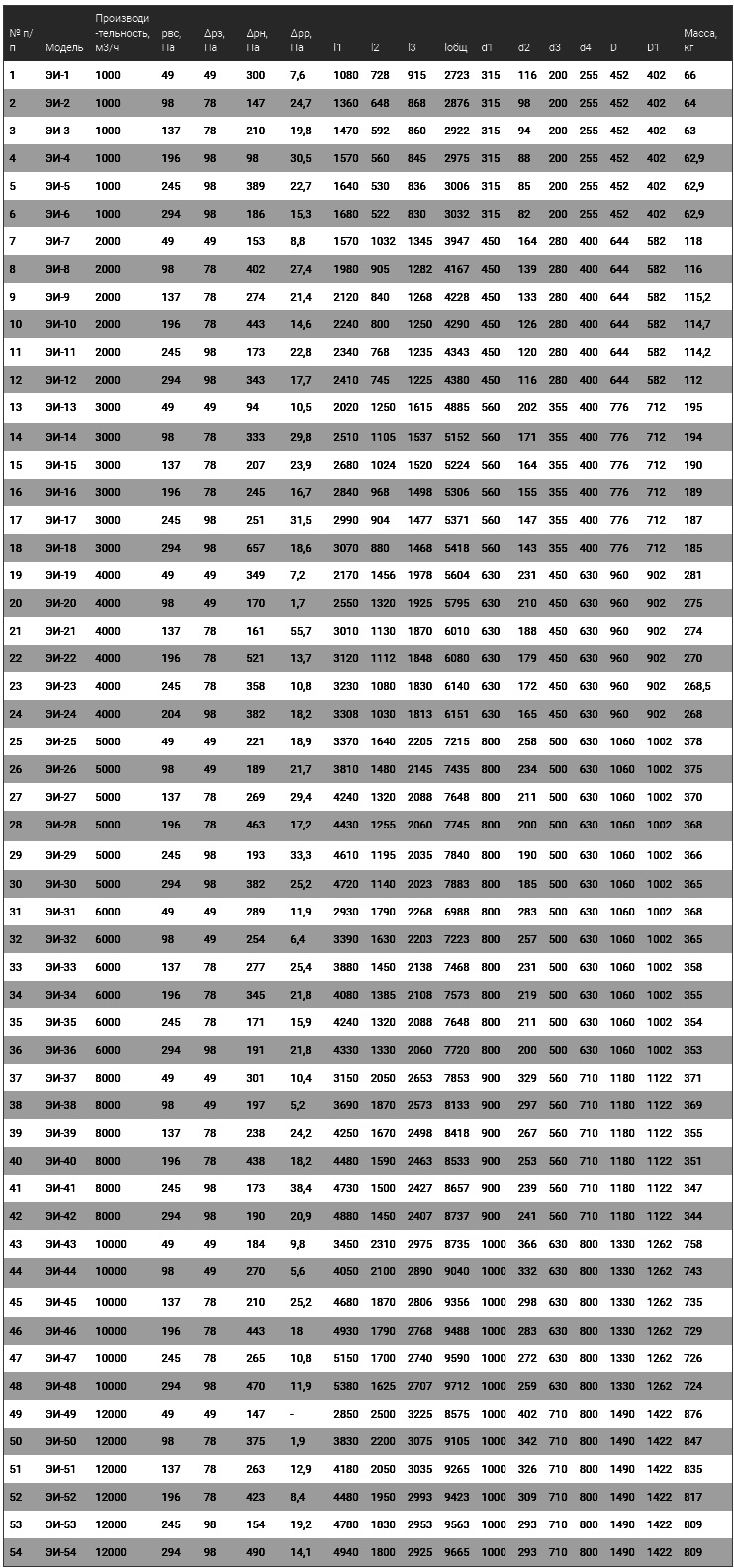

Технические характеристики и размеры (мм) эжекторов

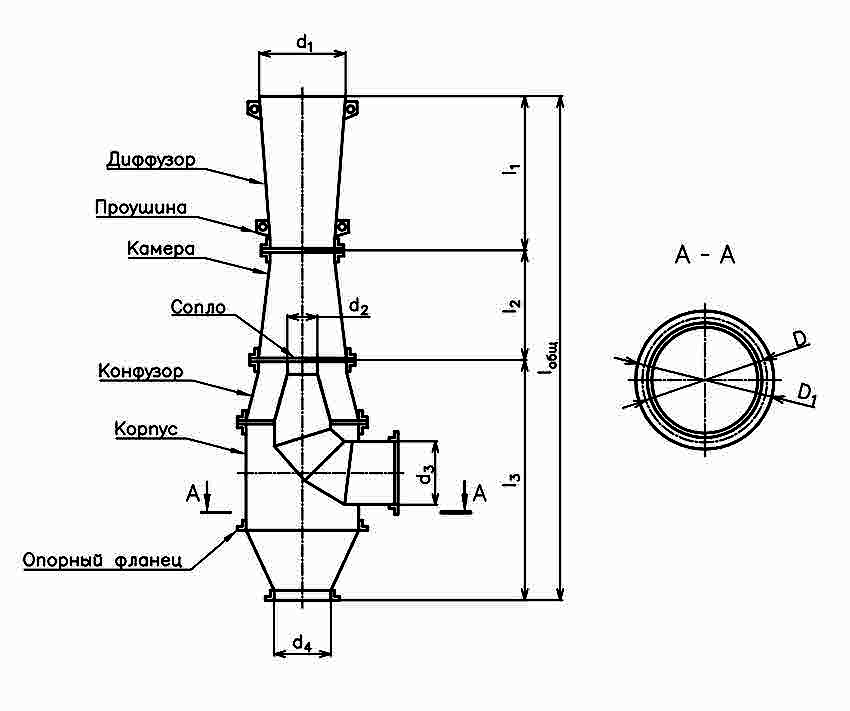

Схема 1: Технические характеристики и размеры эжекторов низкого давления

Схема 2: Параметры давления в эжекторной системе низкого давления

рвс - потери давления во всасывающей сети, Па;

Δpз -потери давления в напорной части эжектора, Па;

Δpн - давление, которое может быть израсходовано на напорный участок от вентилятора до сопла эжектора, Па;

Δpр - резервное давление на случай установки над диффузором выхлопной шахты (на трение в шахте), Па

Установка эжекторов низкого давления

Установка эжекторов низкого давления Серии 5.904-29 предусматривает металлоконструкцию, предназначенную для установки эжекторов низкого давления.

Разработаны три варианта установок эжекторов:

На покрытии промышленных зданий (вертикальное и горизонтальное расположение) – вертикальная установка - ВК, горизонтальная установка – ГК;

На кронштейне, прикрепленном к стене здания - СК;

На полу – ПС.

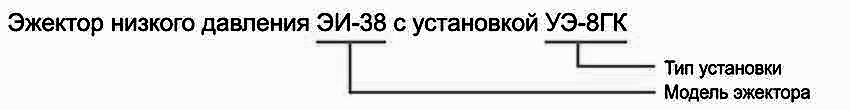

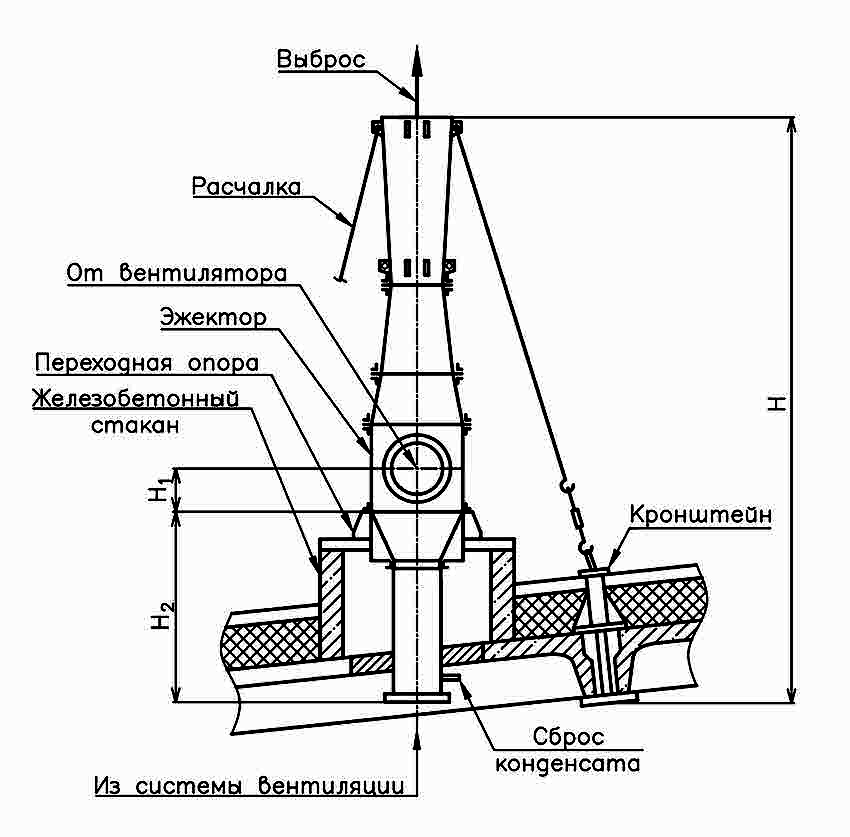

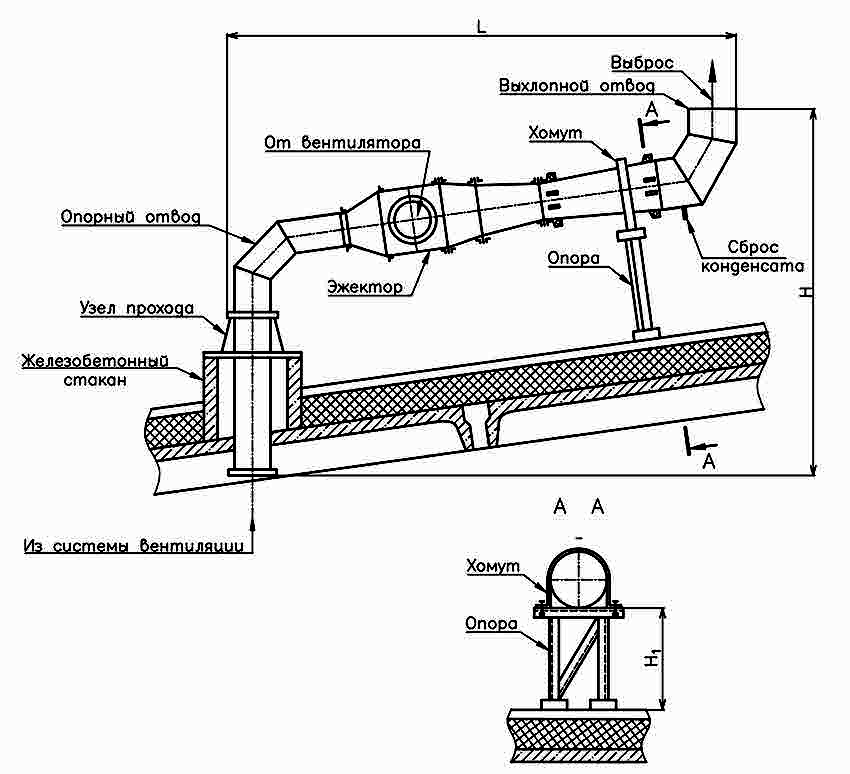

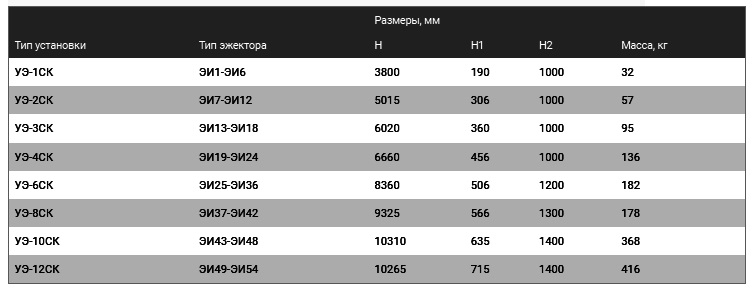

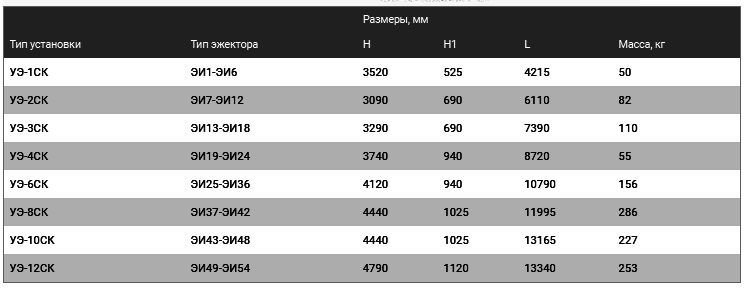

Вертикальное расположение эжектора на покрытии промышленных зданий является основным рекомендуемым вариантом монтажа аппарата. Опорой для установки эжектора служит железобетонный стакан, к которому он крепится болтами через переходную опору. Горизонтальная установка эжектора на покрытие промышленных зданий предусматривается, как правило, при удалении паровоздушных смесей, имеющих плотность не выше 0,8 по отношению к плотности воздуха, при этом ось эжектора должна иметь подъем в сторону выхода не менее 5%.

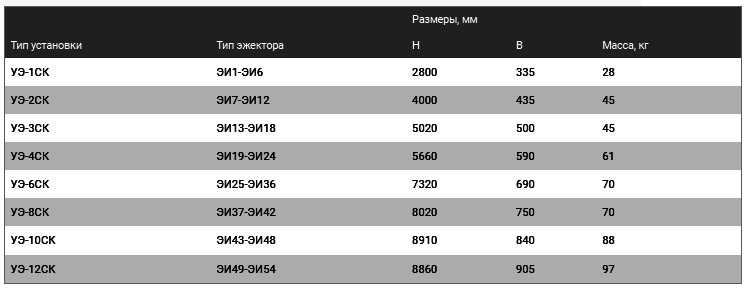

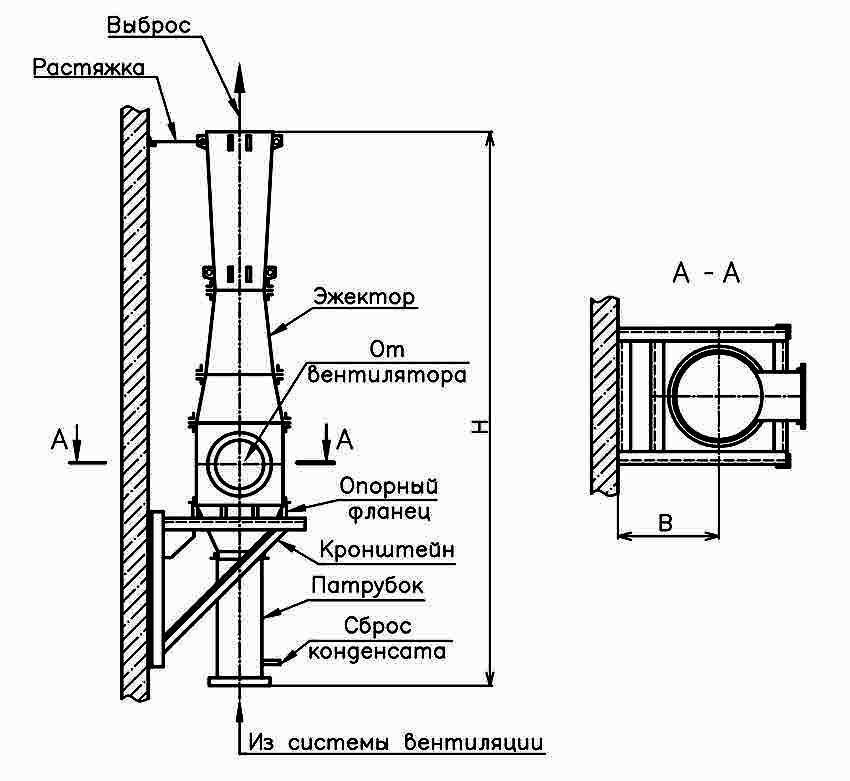

Установка эжектора на кронштейне представляет собой сварной кронштейн, приваренный к закладным элементам строительной конструкции. К верхней плоскости кронштейна приварен опорный фланец, к которому эжектор крепится болтами.

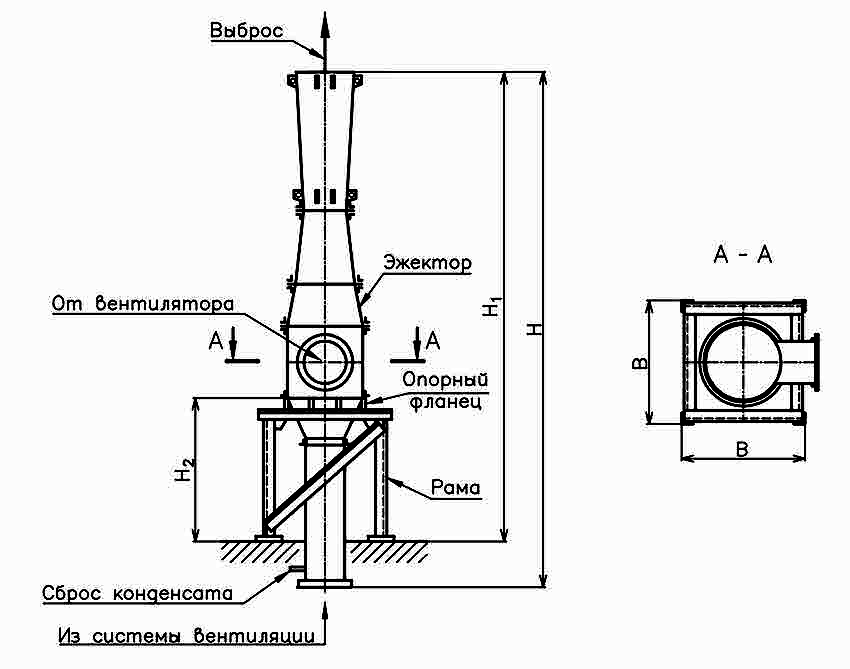

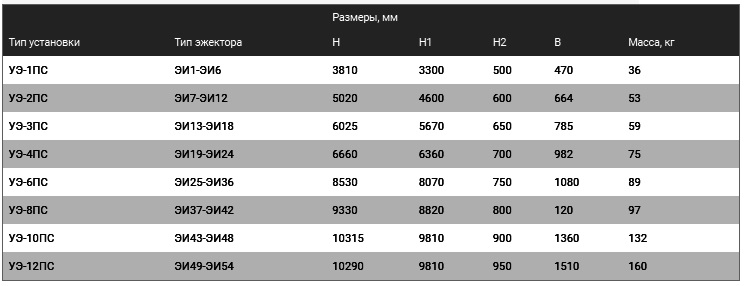

Установка эжектора на полу представляет собой четырехопорную сварную раму, прикрепленную к фундаменту пола. К верхней плоскости рамы приварен опорный фланец, к которому эжектор крепится болтами. Высотные отметки фундамента должны быть выполнены таким образом, чтобы верхний торец эжектора находился над кровлей не ниже 1,5м.
