Решетки инерционные алюминиевые КОН1, КОН2

Решетки вентиляционные инерционные КОН1, КОН2 используются для удаления воздуха и автоматического перекрытия сечения воздуховода при выключенном вентиляторе и предназначены для наружного монтажа.

Модификации клапанов

Изготавливаются 2-х модификаций:

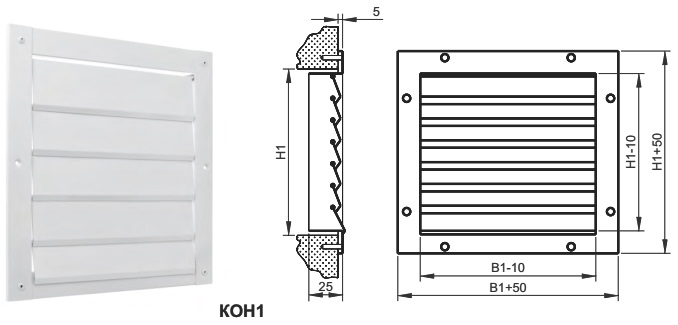

КОН1 - вентиляционная решетка, монтируемая в строительный проем;

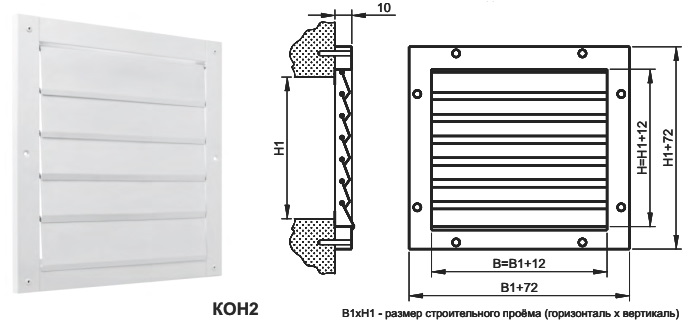

КОН2 - вентиляционная решетка не требующая углубления в строительный проем (накладная конструкция).

Конструкция и материалы

Состоит из корпуса и легких горизонтальных лепестков. Материал клапанов — алюминий толщиной 0,8 мм. При длине проема, превышающей 400 мм, изготавливается с вертикальной перемычкой для увеличения жесткости конструкции.

Также известны как обратные клапаны или гравитационные решетки, так как работают под действием силы тяжести - лепестки открываются под напором воздуха и автоматически закрываются при его отсутствии.

Характеристики решеток инерционных типа КОН1 или КОН2

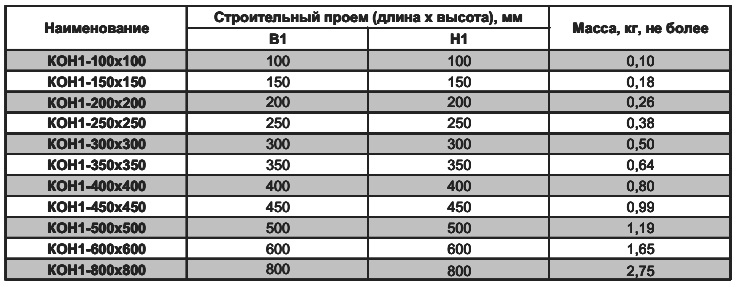

Таблица 1. Стандартные размеры, расчетная масса КОН1

Примечание:

1. По запросу Заказчика изготавливаются КОН1 других, в т.ч. прямоугольных размеров. При этом следует учитывать, что максимальный размер решетки - 800х800 мм, шаг по высоте 50мм.

Размеры накладных клапанов КОН2

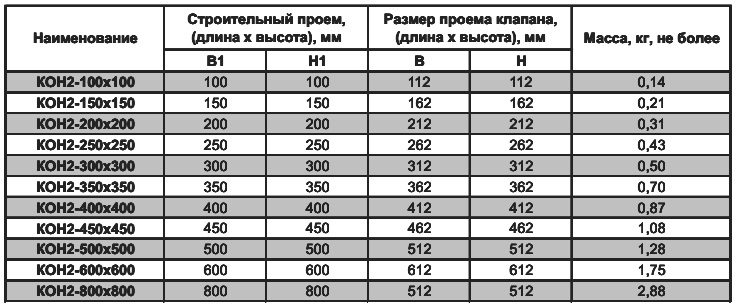

Таблица 2. Стандартные размеры, расчетная масса КОН2

Примечание:

1. По запросу Заказчика изготавливаются решетки КОН2 других, в т.ч. прямоугольных размеров. При этом следует учитывать, что максимальный размер решетки - 800х800 мм, шаг по высоте 50мм.

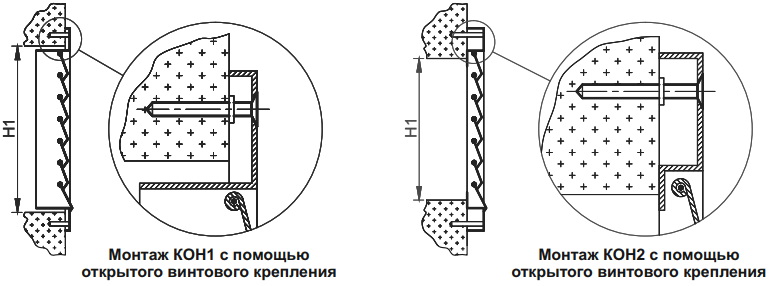

Монтаж и присоединение КОН

Решетки инерционные КОН1 монтируются непосредственно в строительные проемы. Решетки инерционные КОН2 монтируются на строительные конструкции в месте выхода вентиляционного канала.

Также доступны другие модели инерционных решеток для внутреннего монтажа.
