Алюминиевые регулируемые вентиляционные решетки РВА2, РВА3, РВА2-А

Решетки с регулируемыми поворотными жалюзи предназначены для притока либо вытяжки воздуха в системах вентиляции, воздушного отопления и кондиционирования воздуха. Возможна поставка любого типоразмера решеток.

Рекомендуются для установки в помещениях различного назначения административных и производственных зданий. Предпочтительное присоединение - в строительный проем либо на воздуховод.

Решетки РВА2 с горизонтальными жалюзи

Решетки РВА2 имеют один ряд горизонтальных (вдоль длинной стороны) поворотных жалюзи и регулируют направление потока вверх-вниз (при установке длинной стороной по горизонтали).

Решетки РВА3 с вертикальными жалюзи

Решетки РВА3 имеют один ряд вертикальных (вдоль короткой стороны) поворотных жалюзи и регулируют направление потока вправо-влево (при установке длинной стороной по горизонтали).

Решетки РВА2-А с двухрядными жалюзи

Решетки РВА2-А имеют два ряда взаимно перпендикулярных жалюзи для регулирования потока одновременно в двух направлениях (вверх-вниз и вправо-влево).

Решетки выпускаются с открытым винтовым креплением.

Клапаны регулирования расхода воздуха

При необходимости регулирования объема воздуха, подаваемого решеткой, решетки комплектуются клапаном расхода воздуха клапан Б1 либо клапан Б2.

Клапан Б1 используется для регулирования расхода воздуха на решетках, устанавливаемых в строительные проемы, торцы воздуховодов - в случаях, когда поток воздуха в системе вентиляции подходит (либо уходит в случае вытяжки) перпендикулярно плоскости решетки.

Клапан Б2 используется при регулировании потока воздуха при установке решетки на транзитном участке воздуховода - когда основной поток воздуха движется параллельно плоскости решетки.

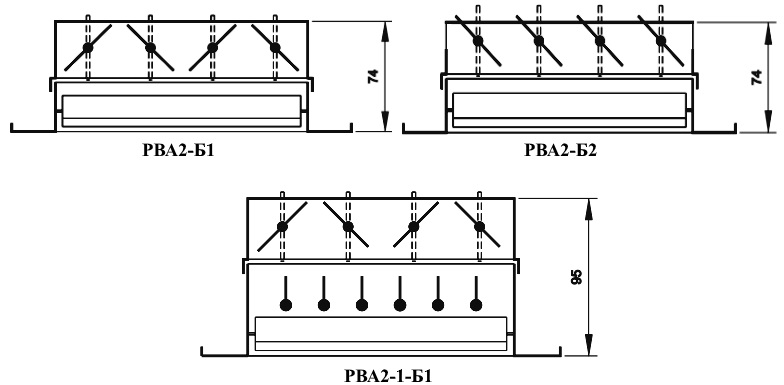

Клапан расхода воздуха Б1 имеет один ряд оппозитных взаимосвязанных жалюзи, объединенных общим приводом.

Клапан расхода воздуха Б2 имеет один ряд параллельных взаимосвязанных жалюзи с изменяемым углом наклона.

Способы монтажа и крепления

Монтаж и присоединение

Крепление алюминиевых решеток — открытое винтовое или скрытое. Размер проема под установку решетки — В1хН1 (строительный проем: горизонталь х вертикаль).

Для решеток РВА2, РВА3, РВА2-А возможно открытое винтовое или скрытое крепление. Ограничения на использование скрытого крепления — минимальный размер любой стороны не менее 100 мм, максимальный периметр не более 2000 мм.

При открытом винтовом креплении в лицевой поверхности решеток выполнены утопленные отверстия под установку самореза с потайной головкой. Саморезы устанавливаются заподлицо с поверхностью решетки и входят в комплект поставки.

Данный способ используется для установки решетки на прямоугольный воздуховод, пригоден для монтажа в строительный проем. Для открытого винтового крепления в случаях, когда воздуховод из строительного проема доходит непосредственно до решетки, зазор между воздуховодом и стеной должен быть зачеканен цементно-песчаным раствором. Сам воздуховод должен быть выполнен в соответствии с требованиями СТБ 1915-2008.

Возможна поставка любого типоразмера решеток. Решетки не указанные ниже рассчитываются индивидуально. Срок поставки стальных и алюминиевых решеток 7-10 рабочих дней.

Для монтажа в сложных условиях рекомендуем также ознакомиться с дроссель-клапанами с ручным управлением, которые могут использоваться совместно с решетками.
