Клапаны противопожарные Сигмавент -НО-D-

     Клапаны Сигмавент применяются для блокирования распространения пожара и продуктов горения по воздуховодам, шахтам и каналам систем вентиляции и др.
     Клапан противопожарный с цилиндрическим корпусом Сигмавент-60-НО-D-… — это клапан стандартного (канального, с возможностью подключения воздуховода хотя бы с одной стороны) исполнения состоит из корпуса круглой формы, заслонки и привода, расположенного снаружи корпуса. Корпус изготавливается из оцинкованной стали и конструктивно аналогичен отрезку воздуховода длиной 380 мм с подсоединяемыми фланцами, или 400 мм с ниппельным подсоединением. Заслонка коробчатого типа изготавливается из оцинкованной стали с набитым внутри огнестойким теплоизолирующим материалом. Клапан одностворчатый со смотровым люком с фланцевым или ниппельным подсоединением.
     Клапаны Сигмавент- Нормально открытые(НО) предназначены для блокирования распространения пожара и продуктов горения по воздуховодам, шахтам и каналам систем вентиляции и кондиционирования зданий и сооружений различного типа.
Клапаны имеют следующие пределы огнестойкости:

60 минут(Е160)

90 минут(Е190)

Для управления клапанами используются следующие виды приводов:

Пружинный привод с электромагнитной защелкой (Электромагнитный привод)

Электромеханический привод с возвратной пружиной

Электромеханический реверсивный привод

     Клапан «канального» исполнения (с возможностью подсоединения воздуховода хотя бы с одной стороны) состоит из корпуса прямоугольной формы, заслонки и привода. Корпус с 2-мя присоединительными фланцами изготовлен из оцинкованной стали и конструктивно аналогичен отрезку воздуховода. Заслонка коробчатого типа изготовлена из оцинкованной стали и заполнена изнутри огнестойким теплоизолирующим материалом.

Максимальная скорость потока/ Максимальное удельное статическое давление	Вылет заслонки	Применяемая решетка	Типы приводов	Расположение привода	Рекомендуемое место установки
25 м/с 1500 Па	Не регламентирован	Не применяется	-Электромагнитный -Электромехани-ческий с возвратной пружиной -Электромехани-ческий реверсивный привод	Снаружи корпуса, привод смещен от оси заслонки	Не в конце воздуховода

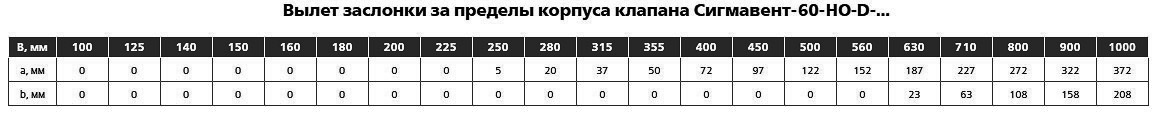

 Вылет заслонки за пределы корпуса клапана Сигмавент-60-НО-D-…

Площадь проходного сечения клапанов Сигмавент-60-НО-D-…, м2

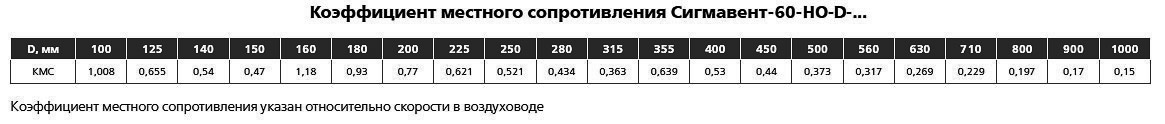

Коэффициент местного сопротивления Сигмавент-60-НО-D-…

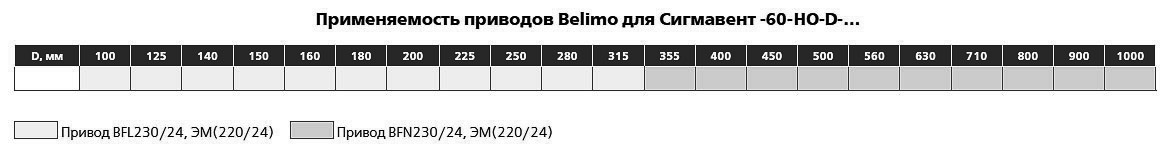

Применяемость приводов Belimo для Сигмавент-60-НО-D-…

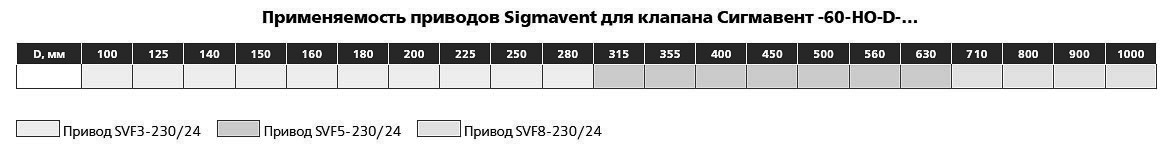

Применяемость приводов Sigmavent для клапана Сигмавент-60-НО-D-…
