Шумоглушители пластинчатые канальные ГПК
Назначение и конструкция
Пластинчатые канальные шумоглушители серии ГПК предназначены для эффективного снижения аэродинамического шума, возникающего при работе оборудования систем вентиляции и кондиционирования воздуха.
Конструктивно изделие представляет собой корпус из оцинкованной стали, внутри которого параллельно воздушному потоку установлены вертикальные звукопоглощающие пластины. Пластины заполнены минераловатным материалом и защищены от выдувания специальным покрытием.
Для монтажа в системах также могут потребоваться гибкие виброизолирующие вставки, которые компенсируют вибрации и дополняют шумоглушащий эффект.
Область применения и монтаж
Глушители устанавливаются непосредственно в разрыв воздуховода прямоугольного сечения. Рекомендуемое место установки — между вентилятором и магистральным каналом. Это позволяет эффективно подавить шум на его источнике.
При наружном монтаже (например, на крышных вентиляционных установках) требуется установка дополнительного защитного кожуха для предотвращения попадания атмосферных осадков.
Для надежного крепления вентиляционного оборудования и самих глушителей используйте специализированный монтажный крепеж и кронштейны.
Преимущества шумоглушителей ГПК
Конструкция обладает высокой механической прочностью и долговечностью. Применение оцинкованной стали обеспечивает коррозионную стойкость.
Используемые звукопоглощающие материалы являются экологически безопасными. Эффективность шумоподавления подтверждена техническими характеристиками.
Стандартизированные присоединительные размеры и фланцевое соединение обеспечивают простую и быструю интеграцию в существующую сеть воздуховодов.

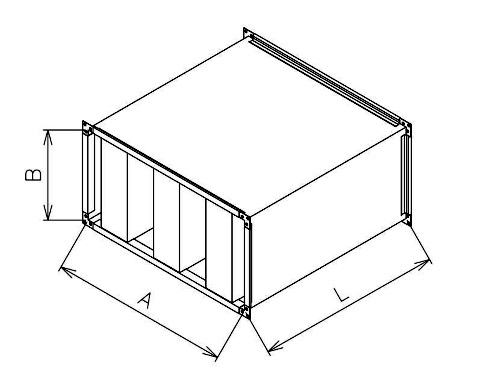

Габаритные и присоединительные размеры
Шумоподавление в различных частотных диапазонах
В таблице ниже представлены уровни шумоподавления (в децибелах, дБ) для шумоглушителей ГПК различных типоразмеров в частотных диапазонах от 63 до 8000 Гц.
Шумоподавление (дБ) в диапазонах частот (Гц) Обозначение 63 125 250 500 1000 2000 4000 8000
ГПК 30-15
1
4
7
16
28
36
35
27
ГПК 40-20
24,2
19,8
16,6
25,1
32,8
45,5
39,7
32,8
ГПК 50-25
22,7
19,2
18,8
28,4
39,9
47,3
51,8
49
ГПК 50-30
25,6
20,1
21,7
33
41,8
52,2
53,3
54,9
ГПК 60-30
21,2
17
17,3
28,8
37,4
48,3
44,4
35,7
ГПК 60-35
16,7
14,6
14,3
24,5
37,6
49,1
41,6
42
ГПК 70-40
20,6
16,6
19,2
31,5
42,9
51,9
54,4
49,4
ГПК 80-50
19,4
14,4
17,6
22,8
40,7
51,8
50,8
39,5
ГПК 90-50
20,5
15,8
20,1
28,4
46,5
54,1
55,3
44,8
ГПК 100-50
18,8
14,6
17,3
23,4
41,2
52
51,1
40,3
Технические характеристики и габариты
В таблице указаны основные габаритные размеры (высота A, ширина B, длина L), масса и количество звукопоглощающих пластин для всех типоразмеров шумоглушителей ГПК.
Обозначение A, мм В, мм L, мм Масса, кг Число пластин
ГПК 30-15/6
300
150
614
8,5
3
ГПК 40-20/6
400
200
614
10,7
2
ГПК 50-25/6
500
250
614
15
3
ГПК 50-30/6
500
300
614
15,8
3
ГПК 60-30/6
600
300
614
17,4
3
ГПК 60-35/6
600
350
614
19,2
3
ГПК 70-40/6
700
400
614
23,5
4
ГПК 80-50/6
800
500
614
27,5
4
ГПК 90-50/6
900
500
616
33
5
ГПК 100-50/6
1000
500
616
34,4
5
ГПК 30-15
300
150
1014
14,2
3
ГПК 40-20
400
200
1014
17,8
2
ГПК 50-25
500
250
1014
25
3
ГПК 50-30
500
300
1014
26,4
3
ГПК 60-30
600
300
1014
29
3
ГПК 60-35
600
350
1014
32
3
ГПК 70-40
700
400
1014
39,2
4
ГПК 80-50
800
500
1014
45,8
4
ГПК 90-50
900
500
1016
55
5
ГПК 100-50
1000
500
1016
57,4
5
Назначение и конструкция
Пластинчатые канальные шумоглушители серии ГПК предназначены для эффективного снижения аэродинамического шума, возникающего при работе оборудования систем вентиляции и кондиционирования воздуха.
Конструктивно изделие представляет собой корпус из оцинкованной стали, внутри которого параллельно воздушному потоку установлены вертикальные звукопоглощающие пластины. Пластины заполнены минераловатным материалом и защищены от выдувания специальным покрытием.
Для монтажа в системах также могут потребоваться гибкие виброизолирующие вставки, которые компенсируют вибрации и дополняют шумоглушащий эффект.
Область применения и монтаж
Глушители устанавливаются непосредственно в разрыв воздуховода прямоугольного сечения. Рекомендуемое место установки — между вентилятором и магистральным каналом. Это позволяет эффективно подавить шум на его источнике.
При наружном монтаже (например, на крышных вентиляционных установках) требуется установка дополнительного защитного кожуха для предотвращения попадания атмосферных осадков.
Для надежного крепления вентиляционного оборудования и самих глушителей используйте специализированный монтажный крепеж и кронштейны.
Преимущества шумоглушителей ГПК
Конструкция обладает высокой механической прочностью и долговечностью. Применение оцинкованной стали обеспечивает коррозионную стойкость.
Используемые звукопоглощающие материалы являются экологически безопасными. Эффективность шумоподавления подтверждена техническими характеристиками.
Стандартизированные присоединительные размеры и фланцевое соединение обеспечивают простую и быструю интеграцию в существующую сеть воздуховодов.
Габаритные и присоединительные размеры
Шумоподавление в различных частотных диапазонах
В таблице ниже представлены уровни шумоподавления (в децибелах, дБ) для шумоглушителей ГПК различных типоразмеров в частотных диапазонах от 63 до 8000 Гц.
| Шумоподавление (дБ) в диапазонах частот (Гц) | ||||||||
|---|---|---|---|---|---|---|---|---|
| Обозначение | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 |
| ГПК 30-15 | 1 | 4 | 7 | 16 | 28 | 36 | 35 | 27 |
| ГПК 40-20 | 24,2 | 19,8 | 16,6 | 25,1 | 32,8 | 45,5 | 39,7 | 32,8 |
| ГПК 50-25 | 22,7 | 19,2 | 18,8 | 28,4 | 39,9 | 47,3 | 51,8 | 49 |
| ГПК 50-30 | 25,6 | 20,1 | 21,7 | 33 | 41,8 | 52,2 | 53,3 | 54,9 |
| ГПК 60-30 | 21,2 | 17 | 17,3 | 28,8 | 37,4 | 48,3 | 44,4 | 35,7 |
| ГПК 60-35 | 16,7 | 14,6 | 14,3 | 24,5 | 37,6 | 49,1 | 41,6 | 42 |
| ГПК 70-40 | 20,6 | 16,6 | 19,2 | 31,5 | 42,9 | 51,9 | 54,4 | 49,4 |
| ГПК 80-50 | 19,4 | 14,4 | 17,6 | 22,8 | 40,7 | 51,8 | 50,8 | 39,5 |
| ГПК 90-50 | 20,5 | 15,8 | 20,1 | 28,4 | 46,5 | 54,1 | 55,3 | 44,8 |
| ГПК 100-50 | 18,8 | 14,6 | 17,3 | 23,4 | 41,2 | 52 | 51,1 | 40,3 |
Технические характеристики и габариты
В таблице указаны основные габаритные размеры (высота A, ширина B, длина L), масса и количество звукопоглощающих пластин для всех типоразмеров шумоглушителей ГПК.
| Обозначение | A, мм | В, мм | L, мм | Масса, кг | Число пластин |
|---|---|---|---|---|---|
| ГПК 30-15/6 | 300 | 150 | 614 | 8,5 | 3 |
| ГПК 40-20/6 | 400 | 200 | 614 | 10,7 | 2 |
| ГПК 50-25/6 | 500 | 250 | 614 | 15 | 3 |
| ГПК 50-30/6 | 500 | 300 | 614 | 15,8 | 3 |
| ГПК 60-30/6 | 600 | 300 | 614 | 17,4 | 3 |
| ГПК 60-35/6 | 600 | 350 | 614 | 19,2 | 3 |
| ГПК 70-40/6 | 700 | 400 | 614 | 23,5 | 4 |
| ГПК 80-50/6 | 800 | 500 | 614 | 27,5 | 4 |
| ГПК 90-50/6 | 900 | 500 | 616 | 33 | 5 |
| ГПК 100-50/6 | 1000 | 500 | 616 | 34,4 | 5 |
| ГПК 30-15 | 300 | 150 | 1014 | 14,2 | 3 |
| ГПК 40-20 | 400 | 200 | 1014 | 17,8 | 2 |
| ГПК 50-25 | 500 | 250 | 1014 | 25 | 3 |
| ГПК 50-30 | 500 | 300 | 1014 | 26,4 | 3 |
| ГПК 60-30 | 600 | 300 | 1014 | 29 | 3 |
| ГПК 60-35 | 600 | 350 | 1014 | 32 | 3 |
| ГПК 70-40 | 700 | 400 | 1014 | 39,2 | 4 |
| ГПК 80-50 | 800 | 500 | 1014 | 45,8 | 4 |
| ГПК 90-50 | 900 | 500 | 1016 | 55 | 5 |
| ГПК 100-50 | 1000 | 500 | 1016 | 57,4 | 5 |
