Шумоглушители пластинчатые прямоугольные ГП

Назначение и область применения

Шумоглушитель пластинчатый прямоугольный ГП представляет собой сборную секцию, состоящую из металлического кожуха длиной 1000 мм или 1500 мм с размещенными внутри него пластинами, зафиксированными направляющими. Используется для снижения аэродинамического шума при работе вентиляторов и агрегатов в системах вентиляции и кондиционирования.

Для комплексной шумоизоляции системы рекомендуем также рассмотреть гибкие виброизолирующие вставки.

Габаритные и присоединительные размеры

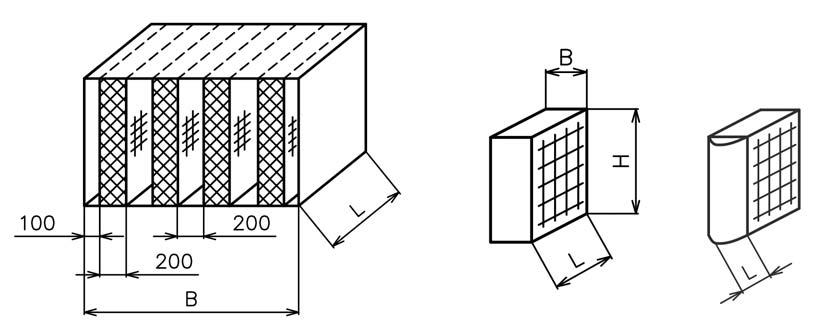

Чертеж прямоугольного пластинчатого шумоглушителя ГП с обозначением габаритных размеров A, B и L

В таблице ниже представлены все типоразмеры шумоглушителей ГП с указанием габаритных размеров (A, B, L), толщины пластин, их количества и массы.

Обозначение A, мм B, мм L, мм Толщина пластины, мм Кол. пластин, шт. Вес, кг
ГП 1-1 800 500 1000 200 2 68
ГП 1-2 1200 500 1000 200 3 96
ГП 1-3 1600 500 1000 200 4 123
ГП 2-1 800 1000 1000 200 2 105
ГП 2-2 1200 1000 1000 200 3 145
ГП 2-3 1600 1000 1000 200 4 185
ГП 2-4 2000 1000 1000 200 5 225
ГП 3-1 800 1500 1000 200 2 149
ГП 3-2 1200 1500 1000 200 3 204
ГП 3-3 1600 1500 1000 200 4 259
ГП 4-1 800 2000 1000 200 2 185
ГП 4-2 1200 2000 1000 200 3 252
ГП 4-3 1600 2000 1000 200 4 319
ГП 5-1 800 500 1500 200 2 99
ГП 5-2 1200 500 1500 200 3 140
ГП 5-3 1600 500 1500 200 4 181
ГП 6-1 800 1000 1500 200 2 152
ГП 6-2 1200 1000 1500 200 3 212
ГП 6-3 1600 1000 1500 200 4 271
ГП 6-4 2000 1000 1500 200 5 330
ГП 7-1 800 1500 1500 200 2 216
ГП 7-2 1200 1500 1500 200 3 298
ГП 7-3 1600 1500 1500 200 4 381
ГП 8-1 800 2000 1500 200 2 268
ГП 8-2 1200 2000 1500 200 3 368
ГП 8-3 1600 2000 1500 200 4 469
ГП 9-1 800 500 500 200 2 41
ГП 9-2 1200 500 500 200 3 57
ГП 9-3 1600 500 500 200 4 74
ГП 10-1 800 1000 500 200 2 63
ГП 10-2 1200 1000 500 200 3 87
ГП 10-3 1600 1000 500 200 4 111
ГП 10-4 2000 1000 500 200 5 135
ГП 11-1 800 1500 500 200 2 89
ГП 11-2 1200 1500 500 200 3 122
ГП 11-3 1600 1500 500 200 4 156
ГП 12-1 800 2000 500 200 2 111
ГП 12-2 1200 2000 500 200 3 151
ГП 12-3 1600 2000 500 200 4 191

Конструктивные особенности пластинчатых шумоглушителей

Пластина шумоглушения состоит из корпуса, боковые стороны которого затянуты оцинкованной сеткой. Внутренняя часть сетки затянута стеклотканью.

Прямоугольные пластинчатые шумоглушители при необходимости могут разрабатываться индивидуально. Пластины по высоте могут соединяться при помощи планок. По длине пластины не соединяются.

Для уменьшения гидравлического сопротивления пластинчатого глушителя перед торцевыми частями пластин по ходу воздуха рекомендуется устанавливать обтекатели. Для пластин толщиной 100 и 200мм при скорости движения воздуха до 6м/сек обтекатели можно не устанавливать.

Преимущества прямоугольных шумоглушителей

Благодаря своей конструкции, пластинчатые глушители обладают значительно большей площадью шумоподавления, чем аналоги. При этом компактные размеры сохраняются.
Высокая прочность конструкции.
Безотказность при эксплуатации.
Экологически чистые материалы изготовления.
Простой монтаж. Для установки используйте надежный специальный крепеж.
