Шумоглушители прямоугольные трубчатые ГТПи ЕВРО
Назначение и особенности
Трубчатый прямоугольный шумоглушитель ГТПи используется для воздуховодов прямоугольного сечения и представляет собой два прямоугольных короба, вставленные один в другой. Между коробами находится слой звукопоглощающего материала. Внутренний участок звукоизоляции имеет перфорацию.
Такая конструкция позволяет существенно снизить уровень шума от работы вентиляторов, кондиционеров, отопительных установок и других элементов системы воздухоснабжения до норм, требуемых заказчиком.
Обратите внимание: Глушители ГТПи используются для сред, не содержащих взрывоопасные и радиоактивные смеси!
Для установки шумоглушителей рекомендуем использовать специальный крепеж.

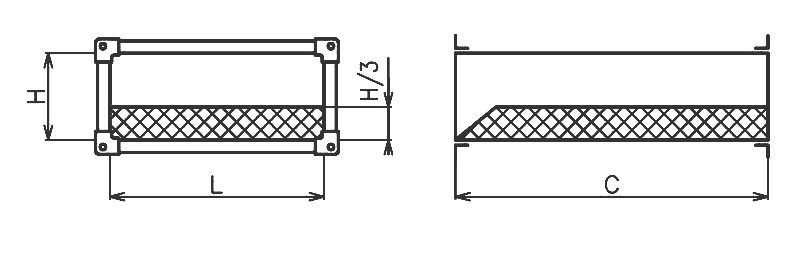

Габаритные и присоединительные размеры
По отдельной заявке возможно изготовление шумоглушителей нестандартных размеров, но в пределах минимального (300х150 мм) и максимального (1000х500 мм) размеров (LхH) при длине 900/600 мм.
Модель L H C Модель L H C
ГТП-ЕВРО 30-15/90
300
150
900
ГТП-ЕВРО 30-15/60
300
150
600
ГТП-ЕВРО 40-20/90
400
200
900
ГТП-ЕВРО 40-20/60
400
200
600
ГТП-ЕВРО 50-25/90
500
250
900
ГТП-ЕВРО 50-25/60
500
250
600
ГТП-ЕВРО 50-30/90
500
300
900
ГТП-ЕВРО 50-30/60
500
300
600
ГТП-ЕВРО 60-30/90
600
300
900
ГТП-ЕВРО 60-30/60
600
300
600
ГТП-ЕВРО 60-35/90
600
350
900
ГТП-ЕВРО 60-35/60
600
350
600
ГТП-ЕВРО 70-40/90
700
400
900
ГТП-ЕВРО 70-40/60
700
400
600
ГТП-ЕВРО 80-50/90
800
500
900
ГТП-ЕВРО 80-50/60
800
500
600
ГТП-ЕВРО 100-50/90
1000
500
900
ГТП-ЕВРО 100-50/60
1000
500
600
Технические характеристики шумоподавления
На диаграмме ниже представлены показатели снижения уровней звуковой мощности шумоглушителями типа ГТП-ЕВРО в различных частотных диапазонах.
Преимущества
Эффективное снижение аэродинамического шума от вентиляционного оборудования.
Компактная конструкция с высокой эффективностью шумоподавления.
Возможность изготовления нестандартных размеров под конкретные задачи.
Простота монтажа в существующие системы вентиляции.
Долговечность и надежность конструкции.
Назначение и особенности
Трубчатый прямоугольный шумоглушитель ГТПи используется для воздуховодов прямоугольного сечения и представляет собой два прямоугольных короба, вставленные один в другой. Между коробами находится слой звукопоглощающего материала. Внутренний участок звукоизоляции имеет перфорацию.
Такая конструкция позволяет существенно снизить уровень шума от работы вентиляторов, кондиционеров, отопительных установок и других элементов системы воздухоснабжения до норм, требуемых заказчиком.
Обратите внимание: Глушители ГТПи используются для сред, не содержащих взрывоопасные и радиоактивные смеси!
Для установки шумоглушителей рекомендуем использовать специальный крепеж.
Габаритные и присоединительные размеры
По отдельной заявке возможно изготовление шумоглушителей нестандартных размеров, но в пределах минимального (300х150 мм) и максимального (1000х500 мм) размеров (LхH) при длине 900/600 мм.
| Модель | L | H | C | Модель | L | H | C |
|---|---|---|---|---|---|---|---|
| ГТП-ЕВРО 30-15/90 | 300 | 150 | 900 | ГТП-ЕВРО 30-15/60 | 300 | 150 | 600 |
| ГТП-ЕВРО 40-20/90 | 400 | 200 | 900 | ГТП-ЕВРО 40-20/60 | 400 | 200 | 600 |
| ГТП-ЕВРО 50-25/90 | 500 | 250 | 900 | ГТП-ЕВРО 50-25/60 | 500 | 250 | 600 |
| ГТП-ЕВРО 50-30/90 | 500 | 300 | 900 | ГТП-ЕВРО 50-30/60 | 500 | 300 | 600 |
| ГТП-ЕВРО 60-30/90 | 600 | 300 | 900 | ГТП-ЕВРО 60-30/60 | 600 | 300 | 600 |
| ГТП-ЕВРО 60-35/90 | 600 | 350 | 900 | ГТП-ЕВРО 60-35/60 | 600 | 350 | 600 |
| ГТП-ЕВРО 70-40/90 | 700 | 400 | 900 | ГТП-ЕВРО 70-40/60 | 700 | 400 | 600 |
| ГТП-ЕВРО 80-50/90 | 800 | 500 | 900 | ГТП-ЕВРО 80-50/60 | 800 | 500 | 600 |
| ГТП-ЕВРО 100-50/90 | 1000 | 500 | 900 | ГТП-ЕВРО 100-50/60 | 1000 | 500 | 600 |
Технические характеристики шумоподавления
На диаграмме ниже представлены показатели снижения уровней звуковой мощности шумоглушителями типа ГТП-ЕВРО в различных частотных диапазонах.
Преимущества
Эффективное снижение аэродинамического шума от вентиляционного оборудования.
Компактная конструкция с высокой эффективностью шумоподавления.
Возможность изготовления нестандартных размеров под конкретные задачи.
Простота монтажа в существующие системы вентиляции.
Долговечность и надежность конструкции.
