Конфигурируемые контроллеры Optigo

Конфигурируемые контроллеры Optigo – это контроллеры предназначены для управления работой систем вентиляции и кондиционирования, отопления и горячего водоснабжения (ГВС). На передней панели контроллера расположены ЖК-дисплей, на котором отображается основная информация о работе системы, и многофункциональный поворотный переключатель (энкодер). Настройка режимов работы и параметров системы производится с помощью энкодера и графического дисплея. Контроллеры предназначены для шкафного монтажа на DIN-рейке.

Существуют следующие модели контроллеров серии Optigo:

Optigo OP5

Модель с ограниченным набором функций, предназначенная для плавного регулирования одного из параметров. Контроллер работает в режиме пропорционально-интегрального регулирования для быстроменяющегося значения, но может быть перенастроен на режим пропорционального регулирования для медленно изменяющегося значения регулируемого параметра.

Область применения:

Управление температурой;

Управление концентрацией СО2;

Универсальный регулятор;

Управление давлением;

Управление давлением с компенсацией по наружной температуре.

Функции:

Настройка значений П и И;

Возможность выбора сигнала на выходе для обогрева и/или охлаждения;

Регулируемые диапазоны настройки для датчиков;

Два уровня доступа для изменения параметров – системный и пользовательский.

Optigo OP10

Модели для управления системами вентиляции и кондиционирования, системой отопления или системой ГВС. Выпускается две модели контроллера: OP10 с напряжением питания 24 В, 50 Гц и OP10-230 с напряжением питания 230 В, 50 Гц.

Область применения:

Управление температурой приточного воздуха;

Управление температурой приточного воздуха с наружной компенсацией;

Управление комнатное/по температуре вытяжного воздуха с каскадной функцией;

Управление отоплением с наружной компенсацией;

Управление системой горячего водоснабжения.

Функции:

Настройка значений П и И;

Возможность выбора сигнала на выходе для обогрева и/или охлаждения;

Регулируемые диапазоны для сигналов преобразователей;

Два уровня доступа для изменения параметров – системный и пользовательский.

Для системы вентиляции:

Задаваемое минимальное значение угла закрытия для заслонок камеры смешивания;

Пуск и остановка вентиляторов;

Управление защитой от замерзания водяного теплообменника с поддержанием температуры в режиме остановки;

Вход для защиты от перегрева электрического нагревателя;

Выходной сигнал 3-позиционный или 0–10 В;

Возможность выбора сигнала на выходе для обогрева и/или охлаждения с/без управления заслонкой камеры смешивания;

Индикация обмерзание/перегрев/ошибка датчика/авария вентилятора (насоса);

Индикация работы вентилятора;

Встроенный недельный планировщик;

Вход для внешнего сигнала работы.

Для системы отопления:

Ночной режим для управления обогревом;

Пуск и остановка насоса;

Управление температурой подачи по температурному графику с дополнительной компенсацией по наружной температуре.

Для системы горячего водоснабжения:

ПИД-управление;

Периодический перегрев воды в емкостном водонагревателе для предотвращения размножения бактерий Легионеллы.

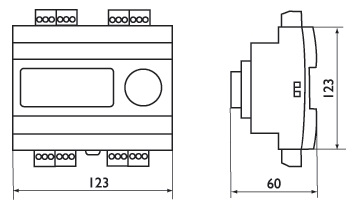

Технические характеристики:

Технические характеристики:
Модель		Optigo OP5-U	Optigo OP10-SPI	Optigo OP10-230-SPI
Напряжение,	В/Гц	24/50		230/50
Потребляемая мощность,	ВА	4
Cтепень защиты		IP 20
Дисплей		ЖК с подсветкой, графика и текст
Планировщик			Недельный планировщик, основанный на часах реального времени
Аналоговые входы		Pt1000
Дискретные входы		«сухие» контакты
Аналоговые выходы		0-10 В, 8 бит ЦАП, с защитой от КЗ
Дискретные выходы			2 симисторных выхода, 24 В, 0,5 А длительно;
			1 переключающий контакт, 230 В, 5 А
Универсальный вход		В зависимости от выбранного режима управления - AI или DI с вышеописанными характеристиками

Аналоговые входы используются для подключения датчиков Pt1000 или преобразователей температуры, влажности, давления и аналогичных приборов с выходным сигналом 0–10 В, предназначенных для измерения параметров устройств, входящих в состав систем вентиляции и кондиционирования воздуха или отопления.

В зависимости от выбранного режима и алгоритма управления к контроллерам можно подключить до трех датчиков температуры (Pt1000).

Дискретные входы предназначены для контроля работы вентиляторов, циркуляционных насосов, термостата перегрева ТЭНов электронагревателя, а также для включения и выключения контроллера. В контроллерах предусмотрен вход SPI для внешнего задатчика температуры.

Аналоговые выходы с сигналом управления 0–10 В позволяют управлять исполнительными механизмами различных теплообменников, причем, каждый выход может конфигурироваться для управления нагревателем, охладителем или приводами камеры смешивания, а также может использоваться для плавного регулирования производительности вентиляторов и давления в сети воздуховодов.

Дискретные выходы используются для сигнализации режима работы контроллера (работа/авария), включения и отключения циркуляционных насосов и вентиляторов, а также для управления исполнительными механизмами, если выбрано не аналоговое, а трехпозиционное управление.

Количество интерфейсов контроллеров Optigo:

Контроллер	Аналоговый вход	Универсальный вход	Дискретный вход	Аналоговый выход	Дискретный выход
Optigo OP5-U	1	1	1	2	0
Optigo OP10-SPI	2	1	2	2	3
Optigo OP10-230-SPI	2	1	2	2	3
