Потолочная решетка РВС5 (стальная), РВА5 (алюминиевая) изготавливается в виде жестко соединенных между собой диффузоров, устанавливаемых единым блоком в прямоугольный наружный контур при помощи подпружиненных цапф (пружин). Внутренняя часть решетки (блок диффузоров) для удобства монтажа и обслуживания может легко выниматься и устанавливаться на уже смонтированный наружный контур.

     Панельная потолочная решетка РВС5ПН, РВА5ПН имеет унифицированные наружные размеры 593х593 мм, тогда как внутренние размеры соответствуют определенному типоразмеру диффузора базовых моделей решеток РВС5, РВА5. Это позволяет устанавливать решетки в типовую ячейку подвесного потолка (600х600 мм), что упрощает монтаж. Аэродинамические 6характеристики панельных решеток соответствуют характеристикам базовых решеток РВС5, РВАБ соответствующих размеров.

     Потолочная угловая решетка РВС5У представляет собой неразборную конструкцию, состоящую из набора взаимно перпендикулярных жалюзи, собранных в полудиффузоры. Предназначены для подачи и вытяжки воздуха при установке их в угловой части потолка. Угловые потолочные решетки изготавливаются только из стали.

     При необходимости регулирования расхода воздуха, проходящего через решетку, решетки могут комплектоваться клапаном расхода воздуха клапан Б1 (Б1СП - клапан к стальной потолочной решётке, Б1АП -клапан к алюминиевой потолочной решётке).
     Эту же функцию может выполнять регулирующее устройство (Р) - дроссель-клапан, расположенный во входном патрубке узла подключения для потолочной решетки УПП. Использование УПП с регулятором расхода воздуха предпочтительнее установки клапана Б1 с точки зрения аэродинамики и массы решетки. Одновременное использование клапана Б1 и регулирующего устройства в УПП нецелесообразно.

     Конструкция клапанов для потолочных решеток аналогична конструкции клапанам для регулируемых решеток.
     Присоединение решеток к воздуховодам осуществляется при помощи узлов подключения.

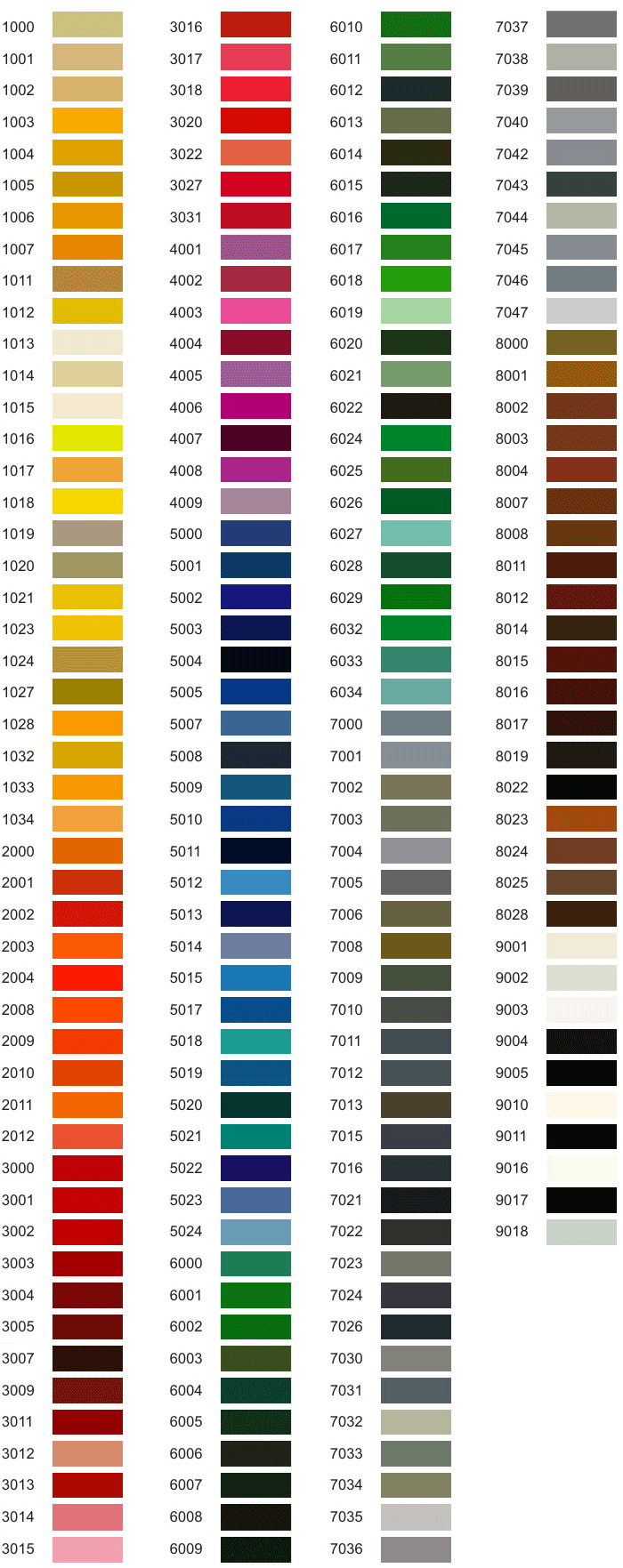

     В качестве защитно-декоративного покрытия используется порошковая полимерная краска. Основной цвет покрытия -белый RAL 9016. Возможно окрашивание в другой цвет по каталогу цветов RAL.

Схемы струй, формируемых потолочными решетками РВС5, РВА5, РВС5ПН, РВА5ПН и РВС5У

Характеристики потолочных решеток
     Таблица 1. Стандартные размеры, площадь живого сечения и расчетная масса потолочных решеток РВС5,РВС-Б1,РВА5,РВА5-Б1

     Примечание: Расчетные данные площади живого сечения массы потолочных решеток РВС5, РВА5(отдельно и с  клапанами) указаны для 4-стороннего водухораспределения. Для решеток с 1-, 2-, 3-х сторонним воздухораспределением отклонение данных по живому сечению составляет в пределах 20% от табличного значения.
     Таблица 2. Стандартные размеры, площадь живого сечения и расчетная масса решеток РВС5ПН, РВС5ПН-Б1, РВА5ПН, РВА5ПН-Б1

     Примечание: Расчетные данные площади живого сечения м массы потолочных решеток РВС5ПН, РВА5ПН (отдельно и с клапанами) указаны для 4-стороннего воздухораспределения. Для решеток с 1-, 2-, 3-х сторонним воздухораспределением отклонение данных по живому сечению составляет в пределах 20% от табличного значения.
     Таблица 3. Стандартные размеры, площадь живого сечения и расчетная масса угловых потолочных решеток РВС5У.

Монтаж и присоединение
     Потолочные решетки и выпускаются в варианте с отрытым винтовым креплением, либо без крепежных отверстий. И
В варианте без крепежных отверстий решетка укладывается на направляющие подвесного потолка типа Армстронг или аналогичного.
     В варианте с открытым винтовым креплением решетка крепится к конструкциям потолка с помощью саморезов.
ВНИМАНИЕ! Следует помнить, что конструкция подвесного потолка может быть не рассчитана на дополнительную нагрузку, создаваемую решеткой.  Основное усилие удержания решеток и узлов подключения для обоих вариантов монтажа должно обеспечиваться с помощью металлических лент (тяг), прикрепленных капитальной конструкции перекрытия (потолка) и исключающих падение решетки .

Срок поставки данных вентиляционных решеток 7-10 рабочих дней.
