Узлы подключения к потолочным решеткам

Узлы подключения для потолочных решеток УПП1, УПП2 предназначены для присоединения решеток к несущим конструкциям, к системе воздуховодов и для обеспечения равномерного распределения воздуха по сечению решеток.

Модельный ряд УПП включает:

УПП1 — узлы подключения, используемые для потолочных решеток, устанавливаемых на потолках типа «Армстронг». Данный тип узлов рекомендуется к применению как основной для потолочных решеток без крепежных отверстий

УПП2 — узлы подключения, используемые для присоединения потолочных решеток, устанавливаемых на зашивных типах потолков, в случаях, когда решетка не кладется в ячейку потолка, а крепится саморезами.

ВНИМАНИЕ! В случае использования УПП2 рекомендуется закладывать решетку, имеющую крепежные отверстия под саморезы.

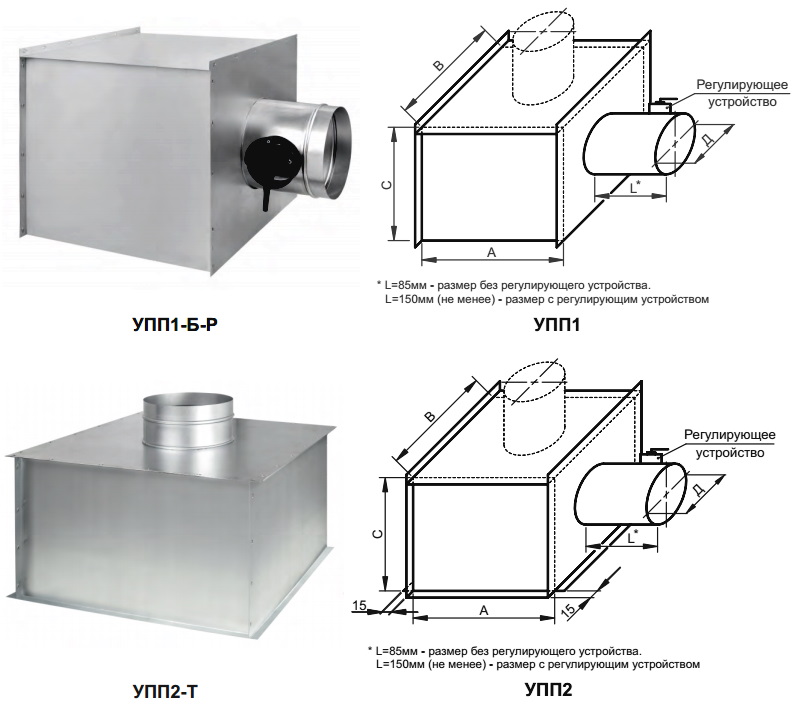

Узлы подключения изготавливаются с боковым либо торцевым расположением патрубка для подключения воздуховода. Вариант исполнения — торцевое либо боковое — определяется расположением отвода по отношению к раструбу УПП:

— торцевой подвод (Т) — на стороне, противоположной раструбу. Обеспечивает более равномерное, по сравнению с боковым, распределение воздуха. Использование ограничено высотой межпотолочного пространства;

— боковой подвод (Б) — сбоку по отношению к раструбу узла.

При необходимости, на патрубке может быть расположено регулирующее устройство (Р) - дроссель-клапан - для изменения расхода воздуха через решетку.

ВНИМАНИЕ! Для решеток типа РВС5, РВА5, РВС5ПН, РВА5ПН, РВС5У, РС5ПФ регулирование расхода воздуха возможно также другим способом — установкой клапана расхода воздуха Б1СП (Б1АП). Однако, данный способ менее предпочтителен - увеличивается общая масса решетки (по сравнению с вариантом использования регулятора в УПП), несколько ухудшается воздухораспределение решетки. Одновременное использование и клапана Б1СП (Б1АП) и регулятора расхода в узле УПП нецелесообразно.

В таблицах характеристик приведены размеры УПП, используемых со всеми типами потолочных решеток. Указанные в таблице размеры по высоте (размер С) определены из соображений равномерного распределения воздушного потока по сечению решетки. При необходимости (ограниченная высота межпотолочного пространства) в проектной документации может быть указана другая высота УПП.

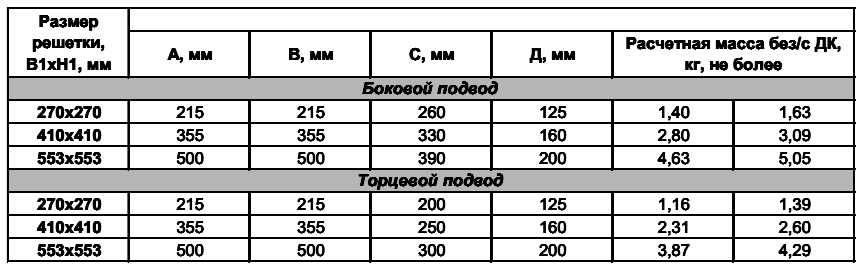

Таблица 1. Стандартные размеры и расчетная масса узлов подключения УПП1-Б(-Р), УПП1-Т(-Р) для потолочных решеток РВС5, РВА5, РВС5ПН, РВА5ПН, РВС5У, РС5ПФ.

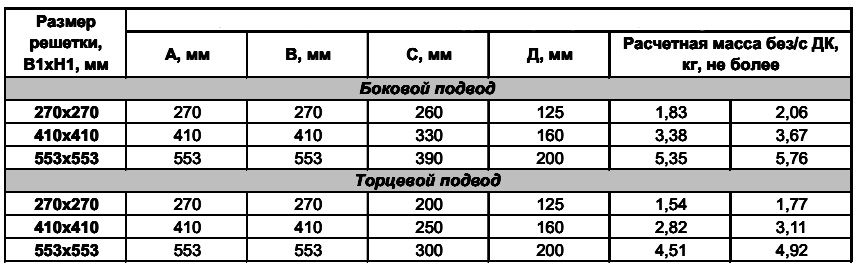

Таблица 2. Стандартные размеры и расчетная масса узлов подключения УПП2-Б(-Р), УПП2-Т(-Р) для потолочных решеток РВС5, РВА5, РВС5ПН, РВА5ПН, РВС5У, РС5ПФ.

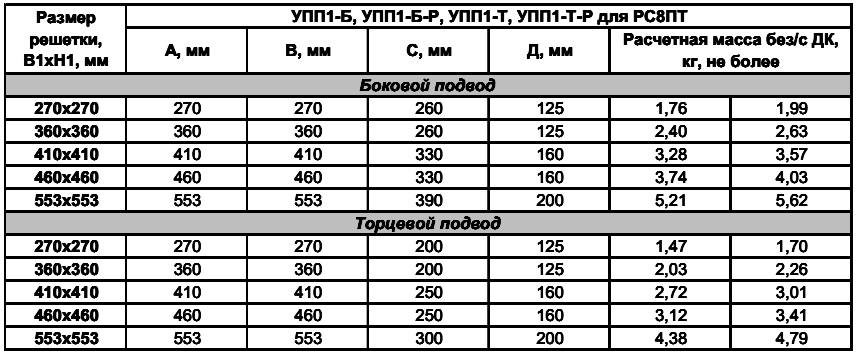

Таблица 3. Стандартные размеры и расчетная масса узлов подключения УПП1-Б(-Р), УПП1-Т(-Р) для перфорированных потолочных решеток РС8ПТ.

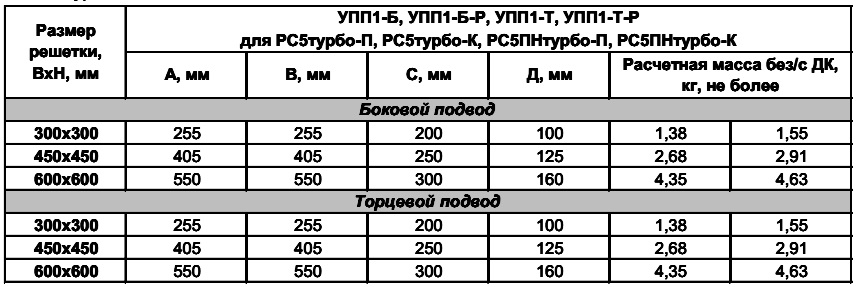

Таблица 4. Стандартные размеры и расчетная масса узлов подключения УПП1-Б(-Р), УПП1-Т(-Р) для потолочных решеток с поворотными диффузорами РС5турбо-П, РС5турбо-К, РС5ПНтурбо-П, РС5ПНтурбо-К.

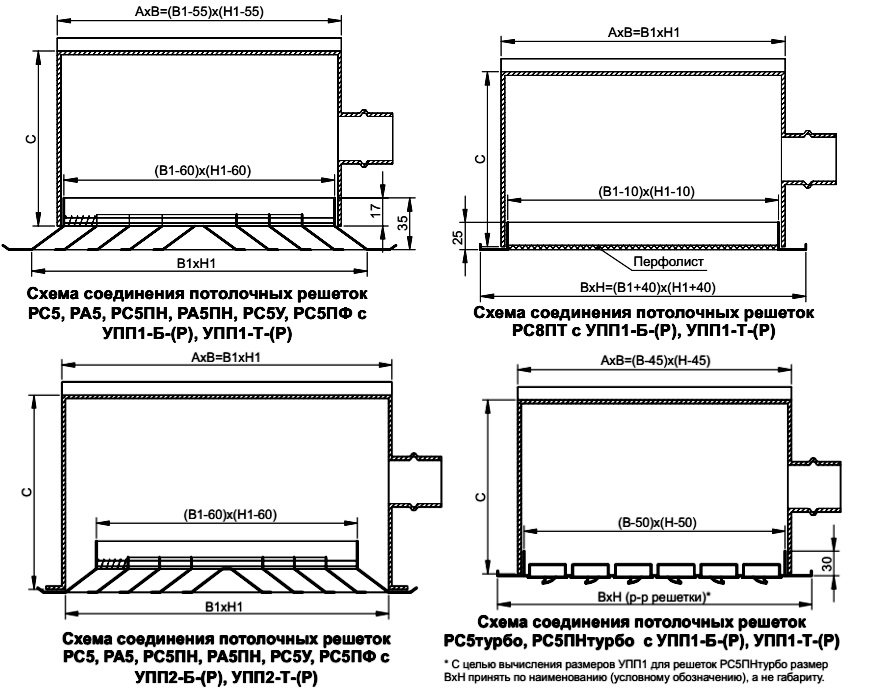

Монтаж и присоединение

Крепление узлов подключения УППЛ к решеткам осуществляется заклепками с предварительным засверливанием либо саморезами со сверлом.

Крепление узлов подключения УПП2 к решеткам осуществляется саморезами для открытого крепления, входящими комплект поставки решеток (в документации должна быть заложена решетка с крепежными отверстиями).

Узлы должны быть закреплены к конструкциям перекрытия так, чтобы нагрузка от связки «решетка+УПП» передавалась на перекрытие и минимально нагружала элементы подвесного потолка. Крепить металлоконструкции (перфорированные ленты, шпильки, тяги и тд.) следует к отбортовкам на боковых гранях УПП.

Срок поставки данных узлов подключения 5-10 рабочих дней.
