Накладные регулируемые вентиляционные решетки РС2Н, РА2Н, РВС2Н, РВА2Н

Накладные решетки с индивидуально регулируемыми поворотными жалюзи предназначены для притока либо вытяжки воздуха в системах вентиляции, воздушного отопления и кондиционирования воздуха. Являются модификацией обычных регулируемых решеток, монтируемых в проем (РВА2, РВАЗ, РВА2-А, РВС2, РВСЗ, РВС2-А).

Рекомендуются для установки в помещениях различного назначения жилых, административных и производственных зданий. В отличие от обычных регулируемых решеток, конструкция данных решеток предполагает накладное крепление (без углубления во внутрь проема). Такое решение облегчает монтаж при отклонении размеров проёма в стене от проектных, сохраняя при этом такие преимущества металлических решёток как прочность, долговечность и высокий коэффициент живого сечения по сравнению с пластиковыми решетками. Не рекомендуется монтаж на транзитных участках воздуховодов.

Типы накладных решеток по расположению жалюзи

Модельный ряд решеток представлен 2-мя типами решеток — с горизонтальным и вертикальным расположением жалюзи:

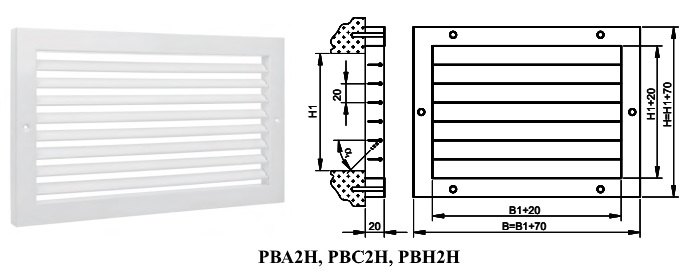

Решетки РВА2Н, РВС2Н, РВН2Н имеют один ряд горизонтальных (вдоль длинной стороны) поворотных жалюзи и регулируют направление потока вверх-вниз (при установке длинной стороной по горизонтали).

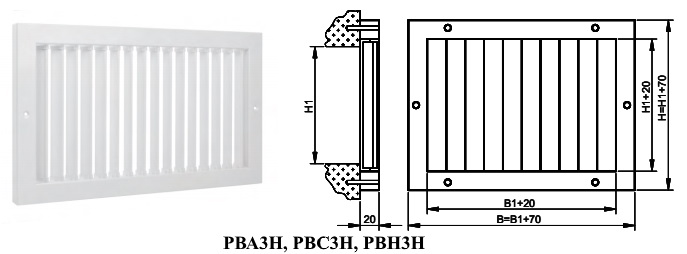

Решетки РВАЗН, РВСЗН, РВНЗН имеют один ряд вертикальных (вдоль короткой стороны) поворотных жалюзи и регулируют направление потока вправо-влево (при установке длинной стороной по горизонтали).

Материалы изготовления и комплектация

Решетки изготавливаются из алюминия (РВА2Н, РВАЗН), из стали (РВС2Н, РВСЗН) либо из нержавеющей стали (РВН2Н, РВНЗН). Решетки выпускаются только с открытым винтовым креплением.

В связи с особенностями конструкции установка клапанов расхода воздуха (клапан Б1 или клапан Б2) не предусмотрена.

Как правильно выбрать тип решетки

Тип решетки (РВАЗН, РВС2Н, РВН2Н, РВАЗН, РВСЗН, РВНЗН) выбирается, исходя из расположения проема в стене либо на воздуховоде (расположение длинной стороны вертикально либо горизонтально) и требуемой регулировки направления воздушного потока (регулировка направления вверх-вниз либо влево-вправо).

ВНИМАНИЕ! При выборе типа решетки и записи ее в проектной документации следует учитывать следующие подходы:

- при обозначении решеток всегда первым указывается больший размер;

- при расположении жалюзи вдоль более длинной стороны решетка обозначается как РВА2Н, вдоль более короткой - как РВАЗН, при (равенстве сторон) РВА2Н=РВАЗН.

Примеры подбора решеток

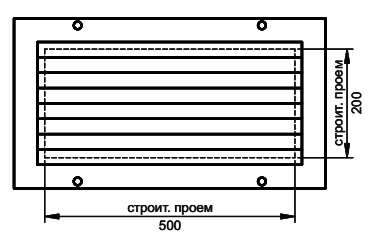

Пример 1: Требуется определить тип решетки для проема 500х200 с длинной горизонтальной стороной и необходимостью регулирования направления потока в вертикальной плоскости (вверх-вниз). Выбираем решетку РА2Н-500х200.

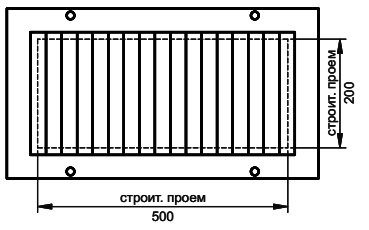

Пример 2: Требуется определить тип решетки для проема 500х200 с длинной горизонтальной стороной и необходимостью регулирования направления потока в горизонтальной плоскости (вправо- влево). Выбираем решетку РАЗН-500х200.

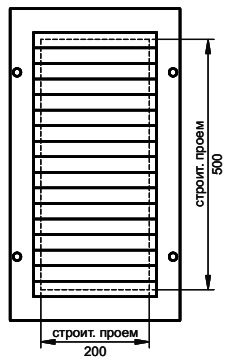

Пример 3: Требуется определить тип решетки для проема 200х500 с длинной вертикальной стороной и необходимостью регулирования направления потока в вертикальной плоскости (вверх-вниз). Снова выбираем решетку РАЗН-500х200.

Покрытие и отделка

В качестве защитно-декоративного покрытия алюминиевых и стальных решеток используется порошковая полимерная краска. Основной цвет покрытия — белый глянец (RAL 9016). Возможно окрашивание в другой цвет по каталогу цветов RAL.

Решетки из нержавеющей стали не окрашиваются. Решетки из нержавеющей стали РН2Н, РНЗН изготовлены из нержавеющей стали марки AISI 304.

Особенности монтажа решеток

Накладные регулируемые решетки монтируются непосредственно на воздуховоды либо строительные проемы без углубления внутрь проема. Это облегчает подбор и монтаж решеток при отклонении размеров проёма в стене от проектных. Крепление — открытое винтовое. Саморезы устанавливаются заподлицо с лицевой поверхностью решетки.

Монтаж с помощью открытого винтового крепления

Возможна поставка любого типоразмера решеток. Срок поставки стальных и алюминиевых решеток 7-10 рабочих дней.

Для сложных случаев монтажа или при необходимости регулировки расхода воздуха рекомендуем ознакомиться с регулируемыми решетками с клапанами, которые могут быть установлены в проем.
