Стальные регулируемые вентиляционные решетки РВС2, РВСЗ, РВС2-А, РВН2

Решетки с регулируемыми поворотными жалюзи предназначены для притока либо вытяжки воздуха в системах вентиляции, воздушного отопления и кондиционирования воздуха. Возможна поставка любого типоразмера решеток.

Рекомендуются для установки в помещениях различного назначения административных и производственных зданий. Предпочтительное присоединение - в строительный проем либо на воздуховод.

Типы стальных решеток по расположению жалюзи

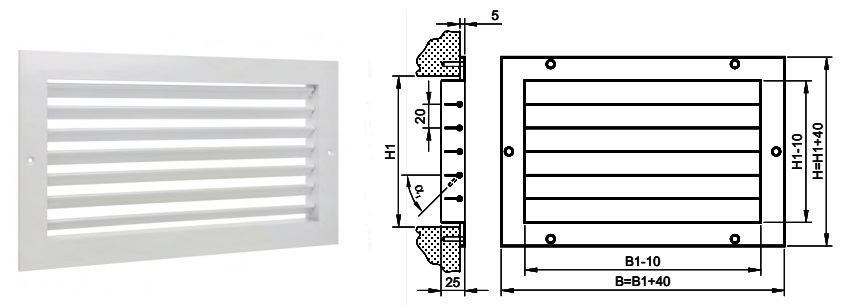

Решетки РВС2, РВН2 имеют один ряд горизонтальных (вдоль длинной стороны) поворотных жалюзи и регулируют направление потока вверх-вниз (при установке длинной стороной по горизонтали).

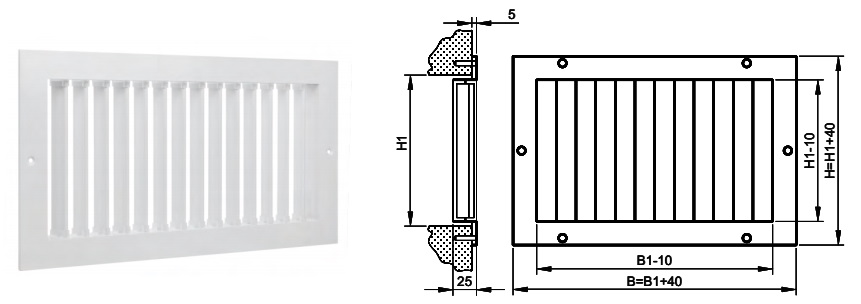

Решетки РВСЗ, РВНЗ имеют один ряд вертикальных (вдоль короткой стороны) поворотных жалюзи и регулируют направление потока вправо-влево (при установке длинной стороной по горизонтали).

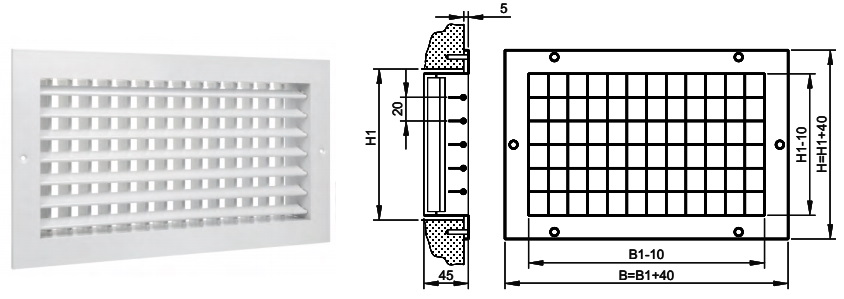

Решетки РВС2-А, РВН2-А имеют два ряда взаимно перпендикулярных жалюзи для регулирования потока одновременно в двух направлениях (вверх-вниз и вправо-влево).

Клапаны регулирования расхода воздуха

Решетки выпускаются с открытым винтовым креплением. При необходимости регулирования объема воздуха, подаваемого решеткой, решетки комплектуются клапаном расхода воздуха клапан Б1 либо клапан Б2.

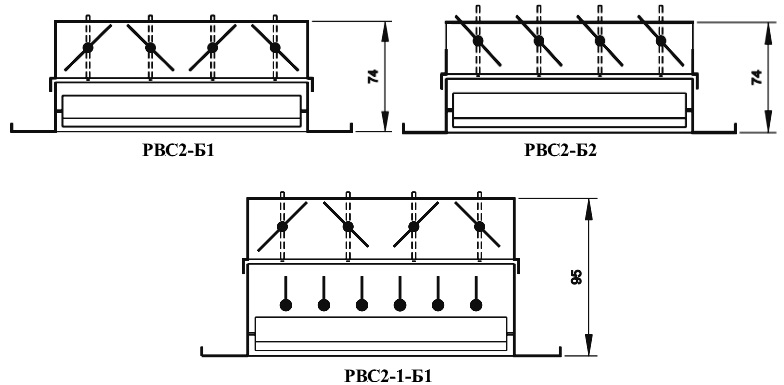

Клапан Б1 используется для регулирования расхода воздуха на решетках, устанавливаемых в строительные проемы, торцы воздуховодов - в случаях, когда поток воздуха в системе вентиляции подходит (либо уходит в случае вытяжки) перпендикулярно плоскости решетки.

Клапан Б2 используется при регулировании потока воздуха при установке решетки на транзитном участке воздуховода - когда основной поток воздуха движется параллельно плоскости решетки.

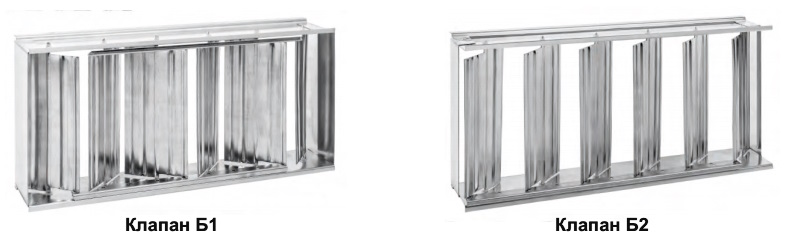

Клапан расхода воздуха Б1 имеет один ряд оппозитных взаимосвязанных жалюзи, объединенных общим приводом.

Клапан расхода воздуха Б2 имеет один ряд параллельных взаимосвязанных жалюзи с изменяемым углом наклона.

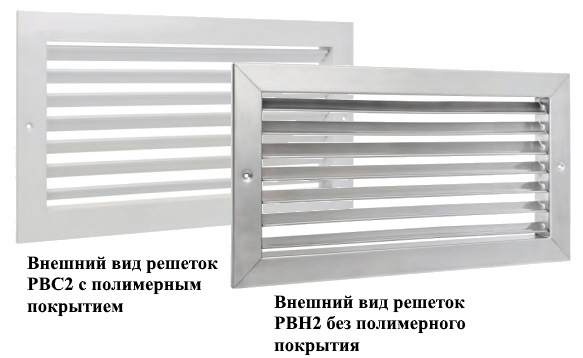

Решетки из нержавеющей стали РВН2, РВНЗ, РВН2-А

Для решеток из нержавеющей стали РВН2, РВНЗ, РВН2-А в обозначении решеток должна быть указана марка нержавеющей стали. В случае отсутствия указания марки стали решетки будут изготовлены из нержавеющей стали марки АISI 304 либо AISI 304L.

Способы крепления и монтажа

Крепление стальных решеток — открытое винтовое или скрытое. Решетки из нержавеющей стали изготавливаются только под открытое винтовое крепление. Размер проема под установку решетки — В1хН1 (строительный проем: горизонталь х вертикаль).

Для решеток РВС2, РВСЗ, РВС2-А возможно открытое винтовое или скрытое крепление, для решеток РВН2, РВНЗ, РВН2-А - только открытое винтовое. Ограничения на использование скрытого крепления — минимальный размер любой стороны не менее 100 мм, максимальный периметр не более 2000 мм.

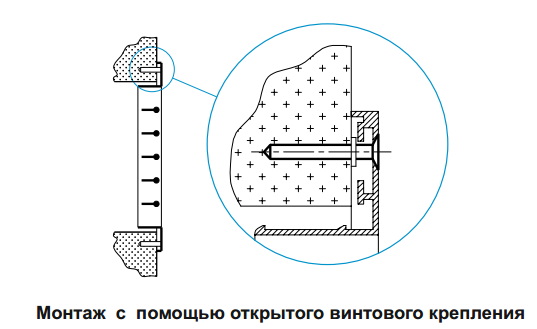

При открытом винтовом креплении в лицевой поверхности решеток выполнены утопленные отверстия под установку самореза с потайной головкой. Саморезы устанавливаются заподлицо с поверхностью решетки и входят в комплект поставки.

Данный способ используется для установки решетки на прямоугольный воздуховод, пригоден для монтажа в строительный проем. Для открытого винтового крепления в случаях, когда воздуховод из строительного проема доходит непосредственно до решетки, зазор между воздуховодом и стеной должен быть зачеканен цементно-песчаным раствором. Сам воздуховод должен быть выполнен в соответствии с требованиями СТБ 1915-2008.

Возможна поставка любого типоразмера решеток. Решетки не указанные ниже рассчитываются индивидуально. Срок поставки стальных и алюминиевых решеток 7-10 рабочих дней.

Посмотрите также регулируемые алюминиевые решетки, складской ассортимент решеток данного типа шире. Для монтажа в сложных условиях рекомендуем дроссель-клапаны с ручным управлением.
