Решетки регулируемые внутренние стальные типа РС6 (РВС6)

Решетки регулируемые РВС6 из оцинкованной стали с одним рядом поворотных независимых жалюзи предназначены для притока либо вытяжки воздуха в различных технических помещениях, не требующих защитно- декоративной окраски решеток (гаражи, вспомогательные, подвальные помещения и т.д.)

Конструкция решетки позволяет производить изменение направления, длины воздушной струи, а также изменение живого сечения вплоть до полного перекрытия решетки.

Особенности и аналоги

По эксплуатационным характеристикам, типам воздушных струй решетки РВС6 аналогичны решеткам РВА2.

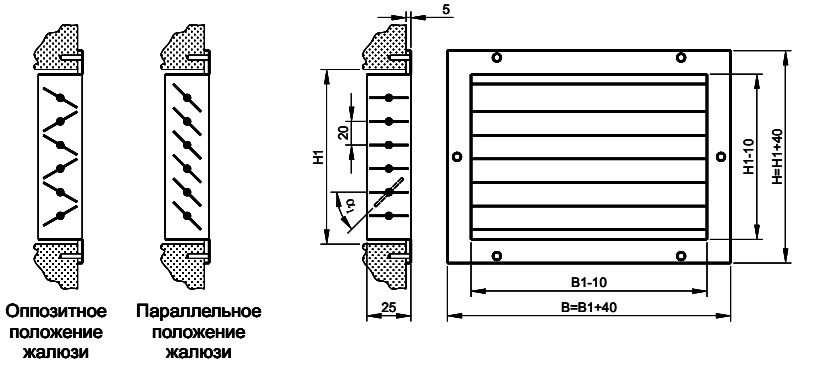

Решетки изготавливаются из оцинкованной стали толщиной 0,7 мм без полимерного покрытия. Решетки имеют один ряд горизонтальных поворотных жалюзи, установленных в пластиковые втулки. Жалюзи могут быть установлены в оппозитное либо параллельное положения, при необходимости работы решетки в системе с вентилятором жалюзи могут быть установлены в положения, рекомендованные для регулируемых решеток РВА2.

При размере горизонтальной стороны В1>300 мм для увеличения жесткости конструкции предусмотрена установка вертикальной перемычки. Крепление открытое винтовое.

Размер проема под установку решетки (строительный проем) —В1хН1.

Характеристики решеток РВС6

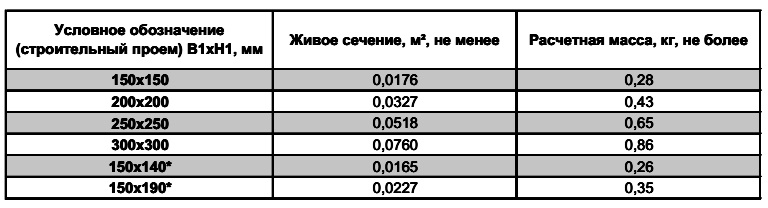

Таблица 1. Стандартные размеры, площадь живого сечения, расчетная масса решеток РВС6.

Примечание к размерам

1. По запросу Заказчика изготавливаются решетки других размеров, при этом максимальный размер решетки составляет 500х500 мм.

2. Площади живого сечения даны для полностью открытых жалюзи (угол наклона жалюзи =0°).

* Решетки РВС6-150х140 и РВС6-150х190 являются функциональными аналогами решеток Р150М и Р200М соответственно.

Монтаж и присоединение

Решетки монтируются непосредственно на воздуховоды или в строительные проемы с помощью открытого винтового крепления. Саморезы устанавливаются заподлицо с поверхностью решетки.

Срок поставки данных вентиляционных решеток 7-10 рабочих дней. Для заказа нестандартных размеров или получения консультации по клапанам и другим комплектующим, свяжитесь с нашими менеджерами.
