Решетки для круглых воздуховодов типа РС7, РН7

Решетки регулируемые для круглых воздуховодов РВС7, РВС7-А, РВА7, РВА7-А, РВН7, РВН7-А предназначены для притока либо вытяжки воздуха системами вентиляции, кондиционирования либо воздушного отопления. Установка данных решеток осуществляется на круглых воздуховодах сбоку.

Решетки перфорированные для круглых воздуховодов РС7ПФ предназначены для притока либо вытяжки воздуха системами вентиляции, кондиционирования либо воздушного отопления. Установка аналогично осуществляется на круглых воздуховодах сбоку. Также решетки можно использовать в качестве декоративных панелей и лючков, закрывающих приборы систем вентиляции и отопления.

Минимальный диаметр, на котором могут быть установлены решетки РВС7, РВН7, РВА7, РС7ПФ-100 мм (см. таблицу 1 и З), решетки РВА7-А, РВС7-А и РВН7-А -160 мм (см. таблицу 2).

ВНИМАНИЕ! Несмотря на то, что некоторые решетки конструктивно могут устанавливаться на воздуховоды минимальным диаметром от 100 мм (в том числе с клапаном расхода воздуха), необходимо иметь в виду, что решетка, установленная на воздуховод, частично перекрывает его сечение и является местным сопротивлением. Коэффициент сопротивления растет с увеличением размера решетки по высоте и уменьшением диаметра воздуховода, т.е. чем меньше диаметр воздуховода, тем больше процент перекрытия его решеткой (особенно актуально для двухрядных решеток). Наличие клапана расхода воздуха также существенно увеличивает коэффициент местного сопротивления. Поэтому, в случае использования решеток на воздуховодах малых диаметров (особенно с клапанами расхода воздуха), рекомендуем учитывать изменение живого сечения воздуховода (и его сопротивления) при расчетах. Либо на малых диаметрах воздуховодов вместо решеток РВА7, РВС7, РВН7 и РВС7-А, РВН7-А, РВА7-А использовать решетки РВС2, РВА2, РВН2 и РВА2-А, РВН2-А, РВС2-А соответственно с узлами подключения УПЗ

Конструкция решеток

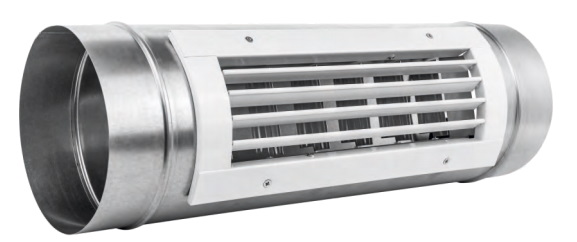

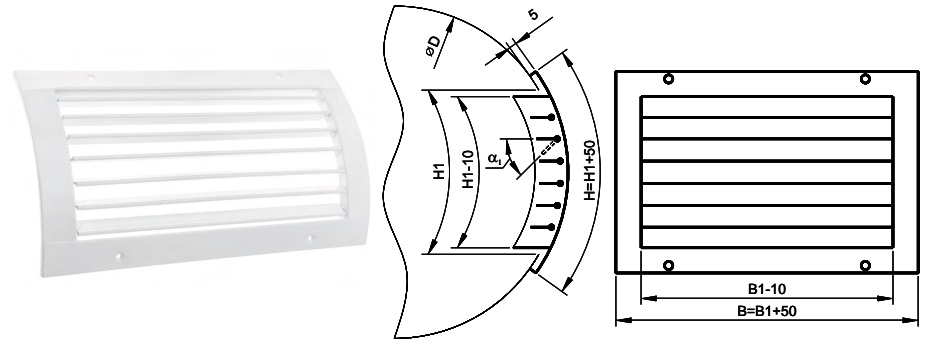

Решетки РВА7, РВС7, РВН7 представляют собой сборную рамку, выгнутую под заданный диаметр воздуховода, с установленными в нее одним рядом горизонтальных поворотных жалюзи. Регулировка направления потока воздуха осуществляется вверх-вниз (при установке длинной стороной по горизонтали). Жалюзи у стальных решеток установлены в пластиковые бесцветные клипсы (при длине жалюзи до 170 мм) либо втулки (при длине жалюзи более 170 мм), обеспечивающие фиксацию жалюзи в выбранном положении. У нержавеющих решеток жалюзи устанавливаются только во втулки. При размере В1>500 мм для увеличения жесткости конструкции предусмотрена установка вертикальной перемычки.

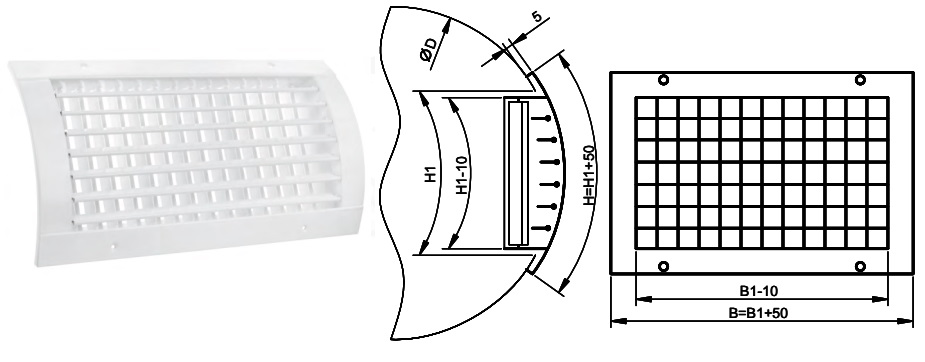

Решетки РВА7-А, РВС7-А, РВН7-А представляют собой сборную рамку, выгнутую под заданный диаметр воздуховода, с установленными в нее двумя рядами взаимно перпендикулярных поворотных жалюзи. Регулировка направления потока воздуха осуществляется одновременно в двух направлениях (вверх-вниз и вправо-влево). Жалюзи аналогично решеткам РВА7, РВС7, РВН7 установлены в пластиковые бесцветные клипсы либо втулки, обеспечивающие фиксацию жалюзи в выбранном положении. При размере В1>500 мм для увеличения жесткости конструкции также предусмотрена установка вертикальной перемычки.

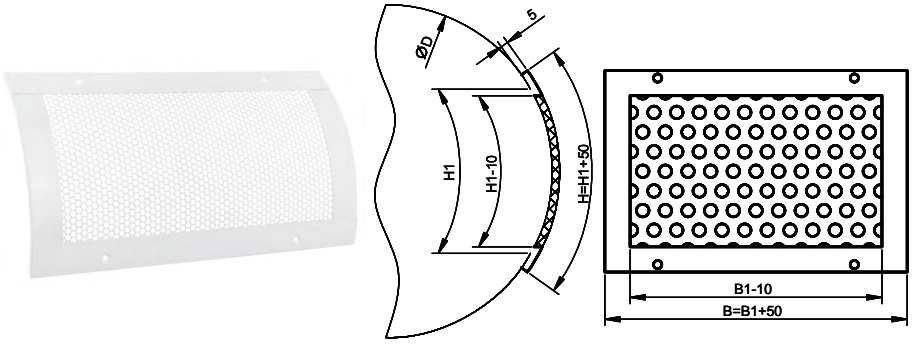

Решетки РС7ПФ представляют собой сборную рамку, выгнутую под заданный диаметр воздуховода, с установленным в нее перфорированным листом. При размере В1>500 мм для увеличения жесткости конструкции на решетках предусмотрена установка вертикальной перемычки. Ширина перемычки соответствует ширине профиля рамки. Коэффициент живого сечения перфорированного листа k=0,63. Существенной особенностью решеток РС7ПФ является то, что их конструкция позволяет производить установку решеток без заглубления в воздуховод, в отличие от регулируемых решеток РВА7, РВС7, РВС7-А, РВА7-А. За счет отсутствия выступающей задней рамки решетка представляет собой накладную конструкцию. Также в сравнении с регулируемыми решетками размерный ряд перфорированных решеток РС7ПФ начинается со значительно меньших диаметров воздуховодов (см. таблицу 3).

Регулировка и материалы

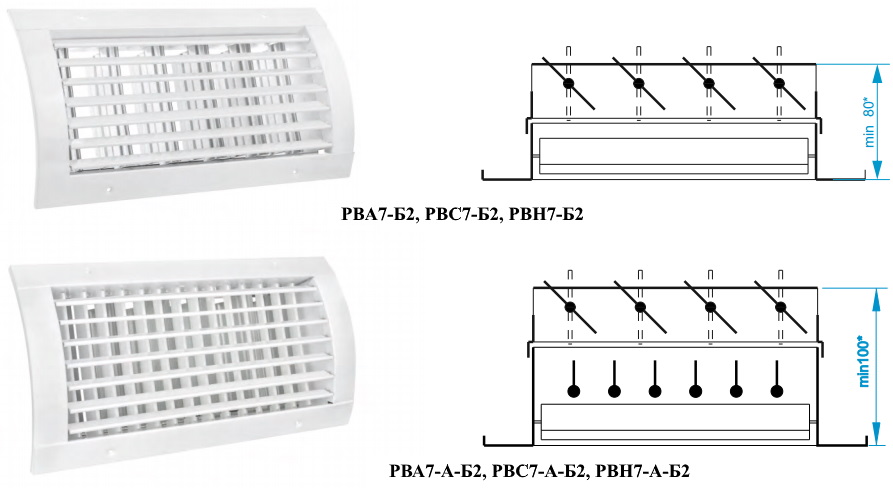

С помощью жалюзи осуществляется регулировка направления потока воздуха и изменение типа струи, создаваемой решеткой. При необходимости регулирования живого сечения и расхода воздуха через решетку, решетки РВА7, РВА7-А, РВС7, РВС7-А, РВН7, РВН7-А комплектуются клапаном расхода воздуха Б2. Для решеток РС7ПФ установка клапана Б2 не предусмотрена конструкцией.

Материал рамок решеток РВС7, РВС7-А, РС7ПФ и перемычек - сталь толщиной 0,6-0,8 мм, жалюзи — экструдированный алюминий. Рамок и жалюзи РВА7, РВА7-А - алюминий. Материал рамок решеток РВН7, РВН7-А — нержавеющая сталь толщиной 0,6-0,8 мм, жалюзи —нержавеющая сталь толщиной 0,5 мм AISI 304.

В качестве защитно-декоративного покрытия для решеток из стали РВА7 ,РВА7-А, РВС7, РВС7-А, РС7ПФ используется порошковая полимерная краска. Основной цвет покрытия — белый глянец RAL 9016. Возможно окрашивание в другой цвет по каталогу цветов RAL. Решетки из нержавеющей стали РВН7, РВН7-А не окрашиваются.

Крепление — открытое винтовое. Размер проема под установку решетки — В1хН1, при этом Н1 измеряется по периметру (дуге) воздуховода.

Характеристики решеток РВС7, РВН7

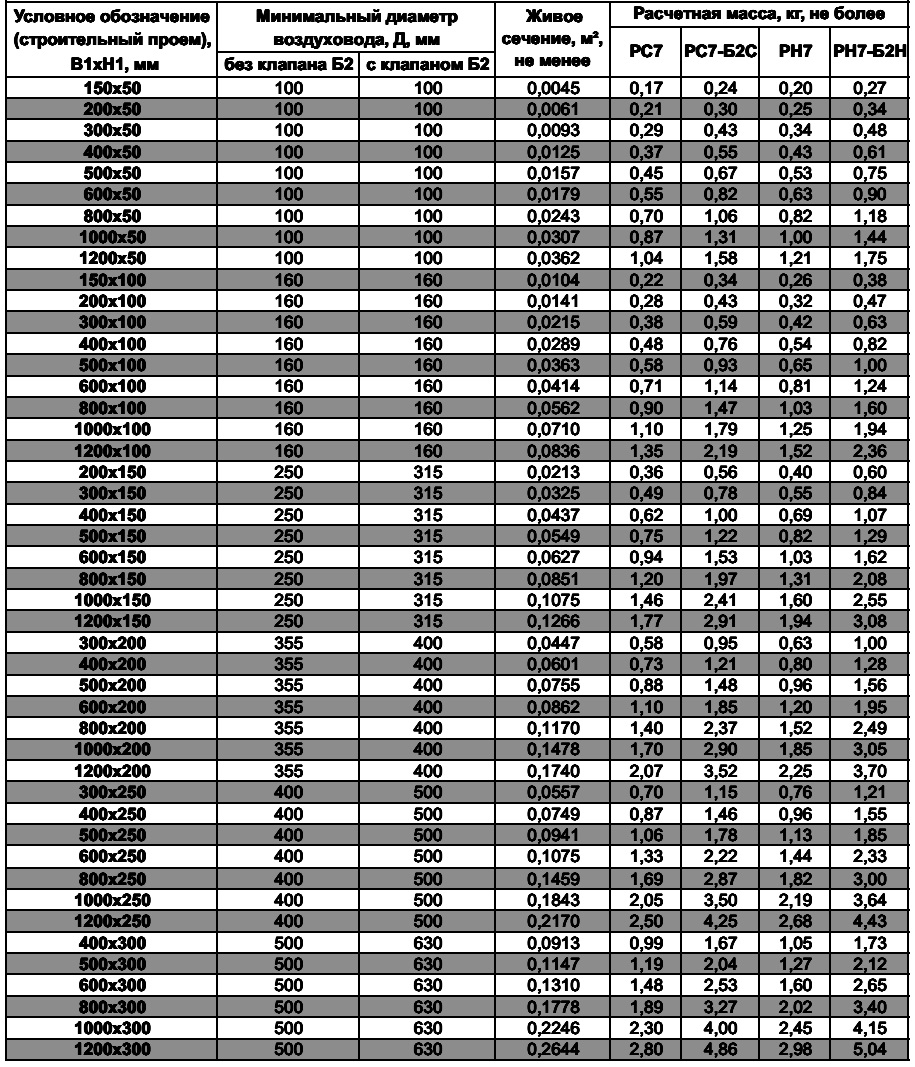

Таблица1. Стандартные размеры, площадь живого сечения, расчетная масса решеток РВС7, РВН7.

Примечание:

1. По запросу Заказчика изготавливаются решетки других размеров, на другие диаметры воздуховодов. При этом следует учитывать, что высота решетки (размер Н1) в случае использования ее с клапаном Б2 не должна превышать 0,5 диаметра воздуховода.

2. Площади живого сечения даны для полностью открытых жалюзи (угол наклона жалюзи=0°).

Двухрядные решетки

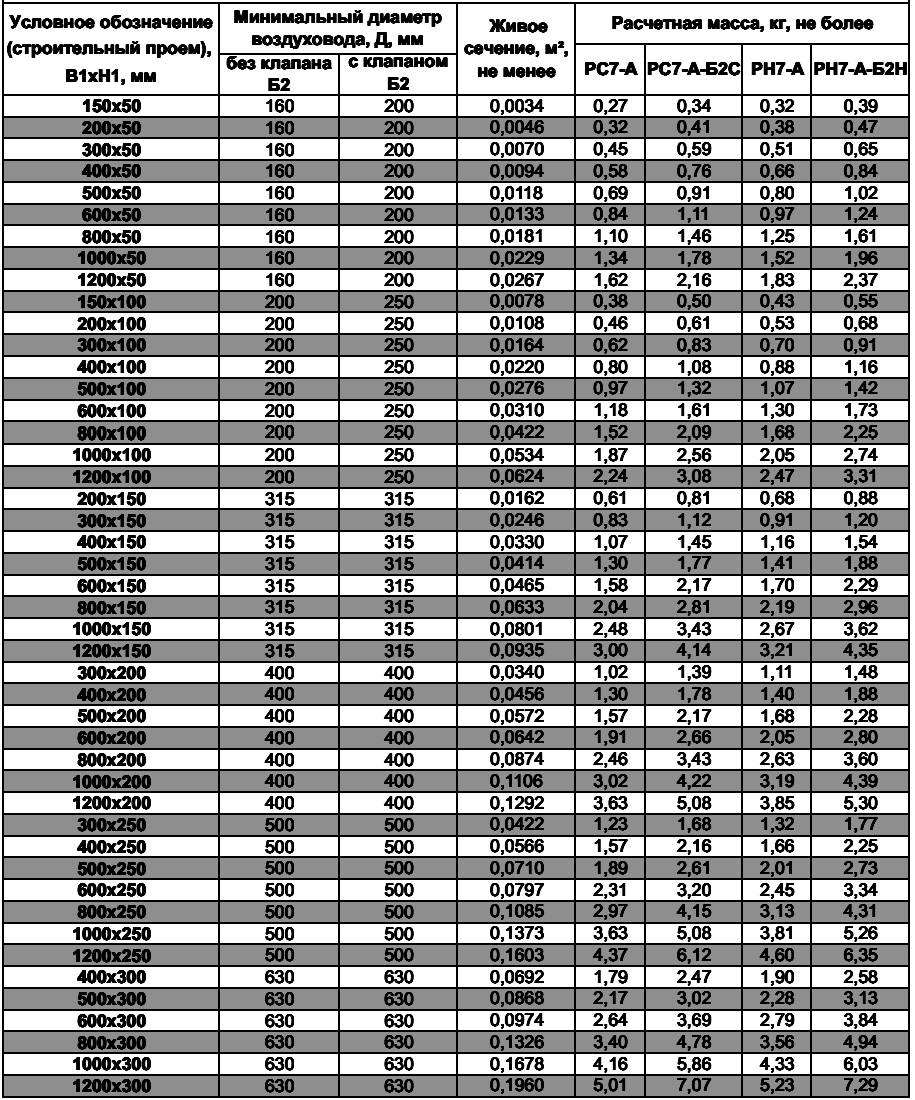

Таблица 2. Стандартные размеры, площадь живого сечения, расчетная масса решеток РВС7-А, РВН7-А.

Примечание:

1. По запросу Заказчика изготавливаются решетки других размеров, на другие диаметры воздуховодов. При этом следует учитывать, что высота решетки (размер Н1), в случае использования ее как с клапаном Б2, так и без него, должна удовлетворять табличным значениям минимального диаметра воздуховода для монтажа.

2. Площади живого сечения даны для полностью открытых (в прямом положении) жалюзи (угол наклона первого и второго ряда жалюзи =0°).

Перфорированные решетки

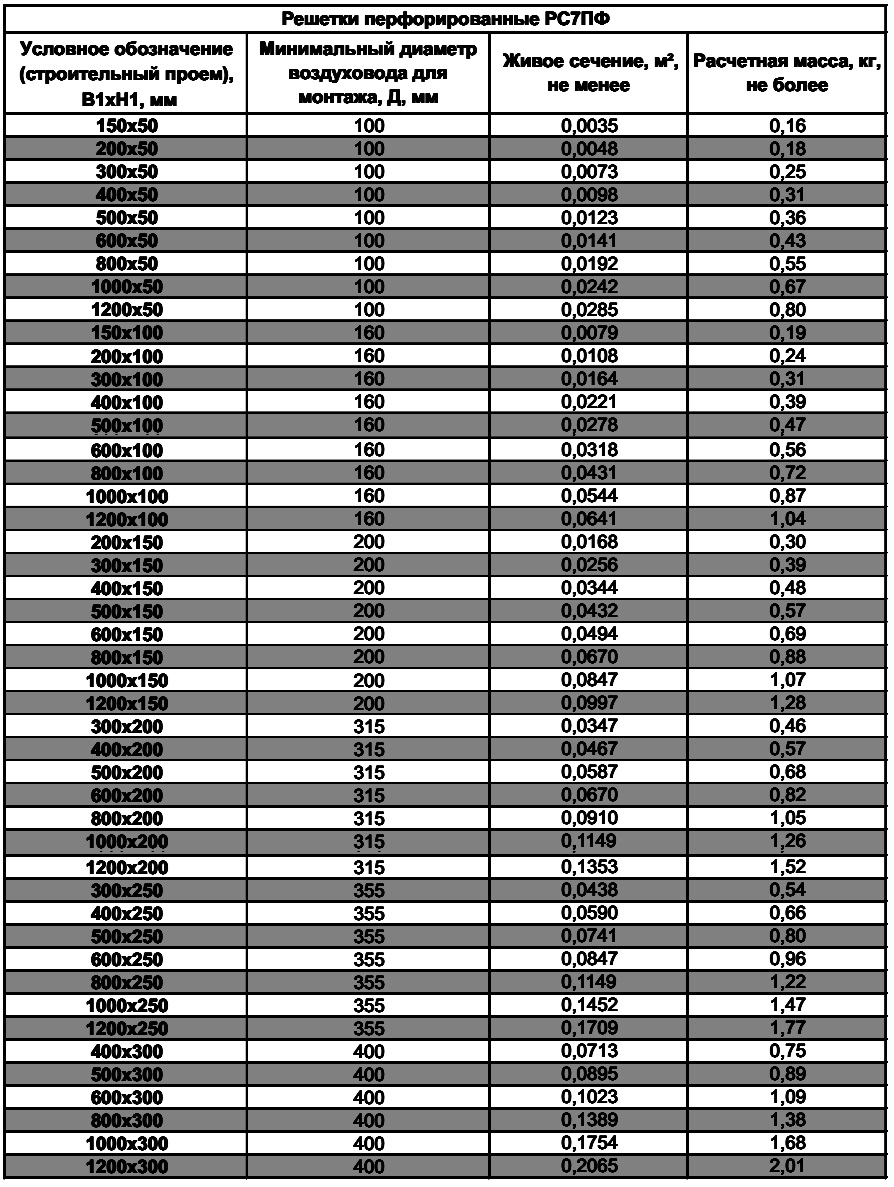

Таблица 3. Стандартные размеры, площадь живого сечения, расчетная масса решеток РС7ПФ.

Примечание:

1. По запросу Заказчика изготавливаются решетки других размеров, на другие диаметры воздуховодов. При этом следует учитывать, что высота решетки (размер Н1) должна удовлетворять табличным значениям минимального диаметра воздуховода для монтажа.

Монтаж и присоединение

Решетки РВА7, РВА7-А, РВС7, РВС7-А, РВН7, РВН7-А, РС7ПФ устанавливаются непосредственно на воздуховод при помощи открытого винтового крепления.

Размер проема в круглом воздуховоде под установку решетки - В1хН1. При этом следует иметь в виду, что размер по высоте Н1 измеряется по периметру (дуге) воздуховода, а не по хорде.

Особенность конструкции решеток РС7ПФ позволяет производить их установку без заглубления в воздуховод, те. решетка является накладной. Это не требует изготовления точных и ровных проемов в воздуховодах в отличие от монтажа регулируемых решеток.

Срок поставки данных вентиляционных решеток 7-10 рабочих дней.
